永成旁通式孔板流量计原理与使用方法详细介绍

矿用旁通式孔板流量计不要再随便选择了，来这里看看。我们要明确煤矿的真正需求，包括原理、结构、使用方法、尺寸、规格等，才能针对的选择适合煤矿的产品。我热爱我的工作，更爱我们的产品。当我谈论我的产品时，我实际上在谈的是信任、是质量，更是一种对生活的热爱与对工作的敬重。我希望通过我的分享，能让更多人感受到这份真挚与热情。

永成旁通式孔板流量计原理与使用方法详细介绍

使用方法

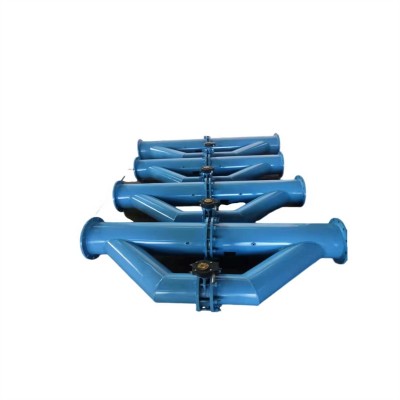

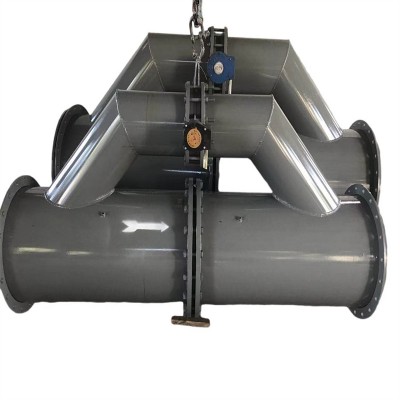

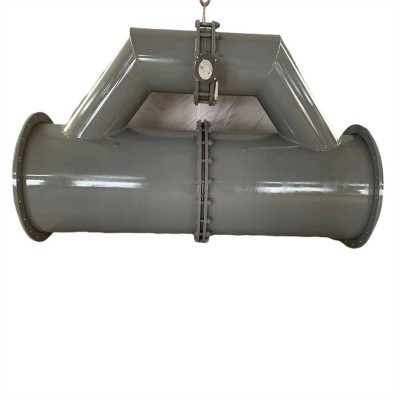

旁通式孔板流量计又称桥式孔板流量计，本产品含有直管，直管中安装有孔板，该孔板两侧的直管壁上分别设置一个测量管，其特征是：所述直管和一个桥管并联式连接，二者内管相互连通，并且所述直管和桥管的两个连接点分别位于两个测量管的外侧，所述桥管上安装一个启闭控制阀。此产品结构简单，设计合理，解决了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。

工作原理

1.旁通式孔板流量计的孔板前后产生一个静压力差，该压力差与流量计存在着一定的函数关系，流量越大，压力差就越大，差压信号传送给差压变送器，转换成4—20ma.DC模拟信号输出，传输给流量积算仪，实现流体流量的计算，利用智能型差压变送器，对工矿温/压进行自动补偿后，实现对流体质量流量的测量。
 2.孔板以内孔锐角线来保准确度，因此对磨蚀、磨损、结垢、脏物等问题很灵敏，长期使用J度难以保，需买年定期拆下检修一次，以保产品的使用效果与测量准确度。

结构特点

结构简单，设合理，解决了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。
