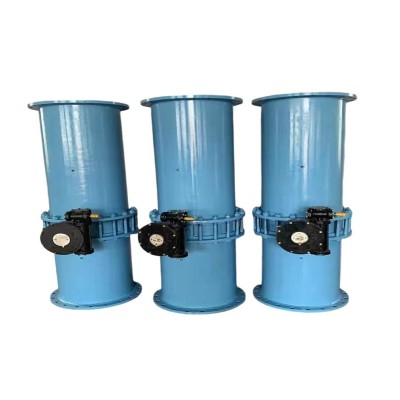

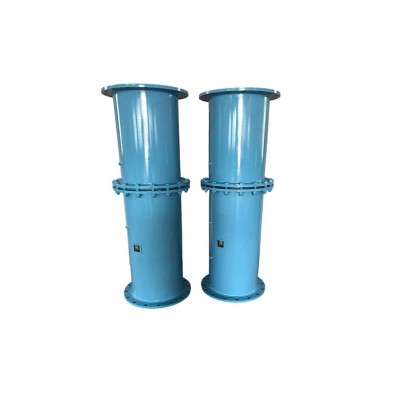

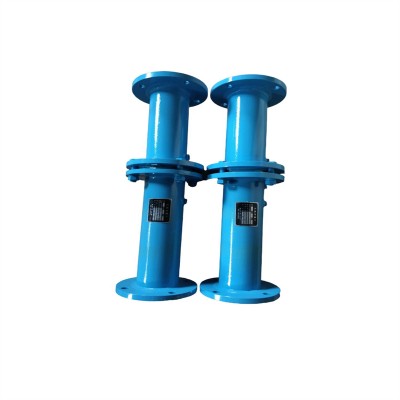

孔板流量计煤矿孔板流量计技术要求

选煤矿设备，参数匹配是基础，定制适配是关键。我们有技术团队为支撑，全程跟进需求梳理、方案设计、落地调试，让每一台定制设备都契合工况，助力煤矿生产、运营。

孔板流量计煤矿孔板流量计技术要求

规格型号：DN15～DN1000
孔径比(β=d／D)：β=0．2—0．75
材    质：孔板为不锈钢，直管段为碳钢。
工作压力：0.6～32.0（Mpa)
可否定制：可根据用户需求量身定做
注：水平连接管路长短可按照客户要求定制。

组成结构

节流装置组成
　　1、节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
　　2、取压装置：环室、取压法兰、夹持环、导压管等
　　3、连接法兰(标准、各标准及其它部门的法兰)、紧固件。
　　4、测量管

工作原理

煤矿瓦斯抽放流量是通过径距取压法测量的。孔板流量计当连续流动的流体经管道内的节流装置时流速会加，在孔板流量计的节流装置上下游侧之间出现压力差，且流量与压差之间存在着一个恒定的关系，因而通过测量压差可计算出流体的流量
