煤矿依然会选择的FKL型差压式孔板流量计

煤矿依然会选择的FKL型差压式孔板流量计，大家一起来了解下吧。

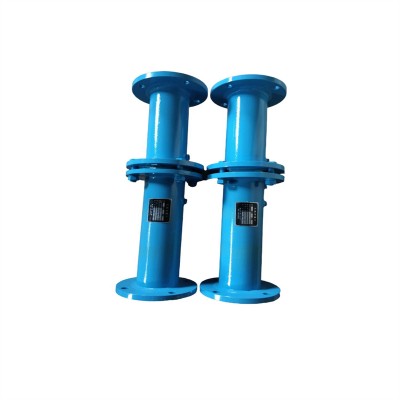

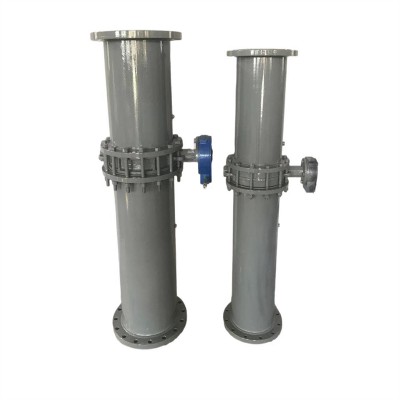

一、差压式孔板流量计产品结构

本流量计主要由孔板节流件、取压装置、前后直管段、连接法兰、密封组件、差压信号传输管路

等部分组成，各部件协同配合完成流量测量。

1.孔板节流件：作为核心测量部件，采用标准工艺加工，中间开设精准孔径，介质流经时形成稳定差压，是差压信号产生的核心部件。
2.取压装置：对称设置在孔板两侧，负责采集孔板前后的压力差值，将压力信号稳定传输至差压检测设备。
3.连接法兰：采用煤矿专用法兰规格，用于流量计与煤矿生产管路的对接，搭配密封组件保证管路连接密封性，杜绝介质泄漏。
4.前后直管段：配合孔板安装，保障介质流入孔板前流速稳定，减少介质紊流对测量结果的干扰，提升测量精准度。
5.密封组件：选用适配煤矿井下环境的密封材质，实现法兰连接处、取压接口处的密封，适应井下温湿度变化，保持密封效果。
6.差压信号传输管路：负责传输取压装置采集的差压信号，管路抗压、抗干扰能力强，适配井下复杂布线环境。

二、差压式孔板流量计使用环境

1.环境温度：适用温度范围为-20℃~60℃，避免温度环境影响测量精度与部件使用寿命。
2.相对湿度：≤95%，无持续凝露现象，适配煤矿井下潮湿环境，防止湿度超标影响电气部件与
密封性能。
3.适用介质：煤矿井下瓦斯气体、生产给排水、通风管路气体等，介质需为单相、无大量颗粒杂
质的流体。
4.安装场所：无强烈振动、无剧烈冲击、无易燃易爆危险隐患的煤矿井下管路巷道，避开井下大
型设备振动区域。
5.大气压力：80kPa~110kPa，适配煤矿井下常规大气压力环境，保证测量数据不受气压波动过度
干扰。
