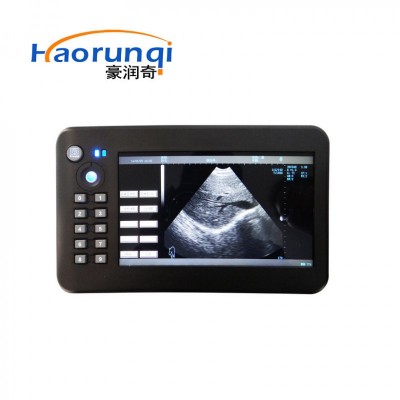

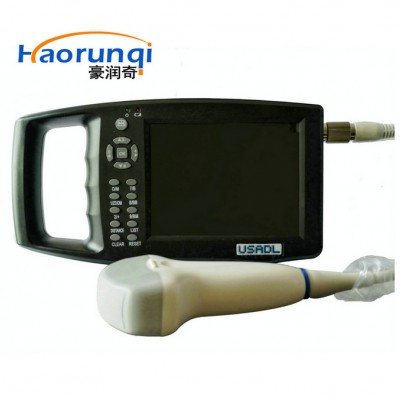

母牛孕期数据监测仪牛用B超DL-S838

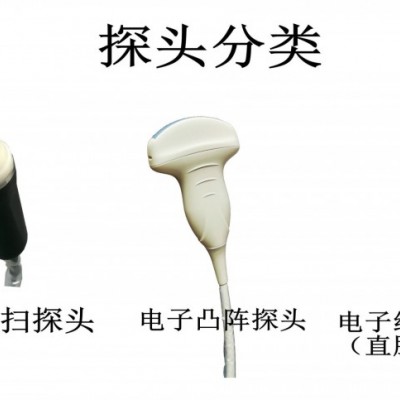

母牛孕期数据监测仪牛用B超DL-S838，设备由主机和探头两部分组成。标配6.5MHz动物直肠探头，

可选配CXA50R/3.5MHz凸阵，CXA20R/5.0MHz微凸探头、LNA40/7.5MHz高频线阵探头。仪器应用微

机控制和数字扫描变换器（DSC），采用数字波束合成（DBF）、实时动态孔径成像（RDA）、实时动态

声速遍迹（DRA）、实时逐点动态接收聚焦（DRF）、数控动态频率扫描（DFS)、帧相关等技术，整机图

像清晰、稳定、分辨力高。

母牛孕期数据监测仪牛用B超DL-S838的参数：

型号 DL-838

*大探测深度（mm） ≥80 ≥140 ≥9000

分辨率（mm）侧向 ≤1（深度≤60） ≤3（深度≤80）

≤5（80＜深度≤130） ≤3（深度≤60）

轴向 ≤1（深度≤80） ≤1（深度≤80） ≤1（深度≤60）

盲区（mm） ≤3 ≤6 ≤5

几何位置

精度（%）横向 ≤5 ≤7.5 ≤7.5

纵向 ≤5 ≤5 ≤5

监视器尺寸 5.6英寸

显示模式 B、B+B、4B、B+M、M

图像灰阶256级

图像存储64帧

电影回放 ≥400帧

扫描深度调节 70mm-240mm

图像翻转上/下、左/右

体标16种

图像处理伪彩、灰度校正、图像平滑、直方图

频率调节3档

帧相关调节支持

测量距离、周长、面积、体积、孕龄、预产期

连续工作时间大于3小时

尺寸长（230mm）*宽（120mm）*高（38mm）

净重 700g

给母牛测孕的操作流程：

1.清理母牛直肠中的排泄物。

2.接着用手触诊对怀孕状况进行初步估计以确定将要用B型测孕仪扫描的组织

3.手握直肠探头一起插入牛的直肠，手要握紧探头，以保证后面发生的任何情况都能首先被手感觉到，手靠背侧，放在直肠壁和换能器之间。

4.牛的内部结构被显示在屏幕上，在纵向交叉的部分是膀胱，随后是宫颈组织和宫体。横向观察，子宫角通常看起来是圆形结构的。探头在腹背面内移动，直到观察到宫角和宫体的结合部，然后慢慢向宫角方向偏转，

5.测量胎儿躯干直径，应该选择一个纵断面，即：从两侧穿过胎儿脖子，胸腔和腹部的平面。躯干直径可以在怀孕60到150天之间测量。

6. 按照测量距离的方法测量选定参数距离值，对应的孕龄数据自动显示在“G.A”后面
