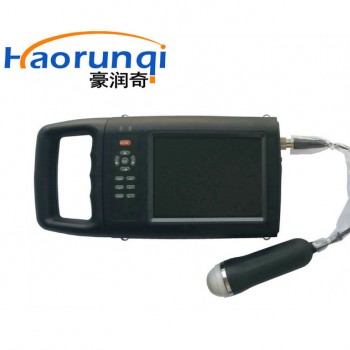

新疆羊用B超DL-S20

       新疆羊用B超DL-S20，是根据动物不同的声阻抗的特性，以有一定规律的电脉冲去激励压电晶片，使

其产生一定频率的超声波，将这种超声波射入动物体内，经体内不同脏器的界面而产生反射回波；反射的

不同大小的回波被原发射超声波的换能器接收，从而又将接收的回波转换为电脉冲，这种电脉冲经放大，

检波及数字扫描变换等处理后，形成标准视频信号，在监视器屏幕上显示出脏器截面图像。

       仪器应用微机控制和数字扫描变换器（DSC），采用数字波束合成（DBF）、实时动态孔径成像（RD

A）、实时动态声速遍迹（DRA）、实时逐点动态接收聚焦（DRF）、数控动态频率扫描（DFS)、帧相关

等技术，整机图像清晰、稳定、分辨力高。具有B、B+B、4B、B+M、M、五种显示模式；图像灰阶256

级。可实现图像实时、冻结、存储、调出、上下翻转、左右翻转和大容量电影回放；具有多级扫描深度、

动态范围、帧相关系数调节和焦点数、焦点位置调节等功能。16种体标标记。日期、时钟显示、注释、距

离、周长、面积、体积测量。交流适配器和内置锂离子可充电电池相结合的供电方式。特设节电工作模式，

使电池供电更持久。注塑外壳，人体力学手持式结构，手感舒适缓解操作疲劳，便于开展外出诊断。设备

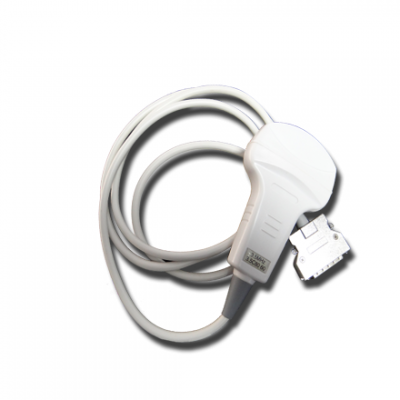

由主机和探头两部分组成。标配6.5MHz动物直肠探头，可选配CXA50R/3.5MHz凸阵，CXA20R/5.0MHz

微凸探头、LNA40/7.5MHz高频线阵探头。

产品参数：

型号 DL-S20

探头 LNA40/7.5MHZ

高频线阵6.5MHZ直肠 CXA50R/3.5MHZ凸阵 CXA20R/5.0MHZ微凸

*大探测深度（mm） ≥80 ≥140 ≥9000

分辨率（mm）侧向 ≤1（深度≤60） ≤3（深度≤80）

≤5（80＜深度≤130） ≤3（深度≤60）

轴向 ≤1（深度≤80） ≤1（深度≤80） ≤1（深度≤60）

盲区（mm） ≤3 ≤6 ≤5

几何位置

精度（%） 横向 ≤5 ≤7.5 ≤7.5

纵向 ≤5 ≤5 ≤5

监视器尺寸 5.6英寸

显示模式 B、B+B、4B、B+M、M

图像灰阶256级

图像存储64帧

电影回放 ≥400帧

扫描深度调节 70mm-240mm

图像翻转上/下、左/右

体标16种

图像处理伪彩、灰度校正、图像平滑、直方图

频率调节3档

帧相关调节支持

测量距离、周长、面积、体积、孕龄、预产期

连续工作时间大于3小时

尺寸长（230mm）*宽（120mm）*高（38mm）

净重 700g
