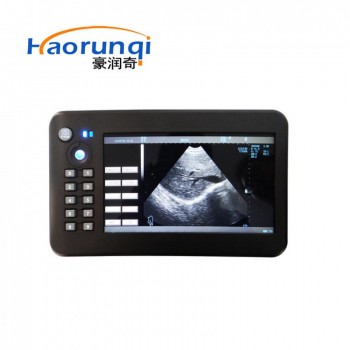

豪润奇通用款B超动物B超HRQ-5100

      豪润奇通用款B超动物B超HRQ-5100，是根据动物不同组织器官具有不同的密度和不同的超声传播

速度，即不同的声阻抗（介质密度与声速的乘积）的特性，以有一定规律的电脉冲去激励压电晶片（换能

器），使其产生一定频率的超声波，将这种超声波（声能）射入动物体内，经体内不同脏器的界面而产生

反射回波；反射的不同大小的回波被原发射超声波的换能器接收，从而又将接收的回波（声能）转换为

电脉冲，这种电脉冲经放大，检波及数字扫描变换等处理后，形成标准视频信号，在监视器屏幕上显示出

脏器截面图像。

简介

●仪器应用微机控制和数字变换器（DSC），采用数字波束合成（DBF）、实时动态孔径成像（RDA）、实时动态声速遍迹（DRA）、实时逐点动态接收聚焦（DRF）等技术，整机图像清晰、稳定、分辨力高。

●具有B、B+B、B+M、M 四种显示模式；可实现图像实时、冻结、放大；病历号、年龄、性别注释；距离、周长、面积、体积、心率和猪、马、牛、羊、猫、狗的孕龄测量；图像灰阶256 级。

●交流适配器和内置锂离子可充电电池相结合的供电方式，三种电池充电方式，特设节电模式，使电池供电更持久。

●采用5.6 英寸TFT-LCD 显示和可编程器件（FPGA）以及表面安装技术（SMT），整机体积小、重量轻。

●PAL-D 制视频输出。

●注塑外壳手持式结构，便于开展对大动物和小动物的诊断。

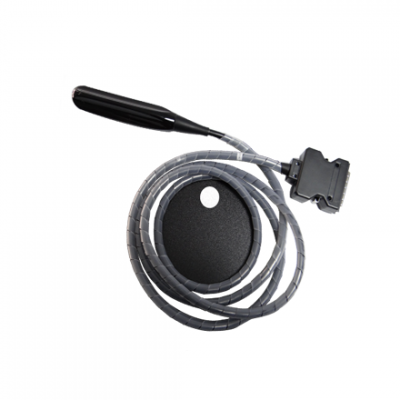

●仪器由主机、探头、适配器组成。标配S3/3.5MHz 防水机械扇扫探头。

适用范围： 适用于猪、马、牛、羊、猫、狗等动物诊断。

技术规格：

型号  HRQ-5100

探头 3．5MHz机械扇扫

显示深度(mm) 60—190；13级可调

z大探测深度(mm) ≥140

分辨力(mm) 侧向 ≤4（深度≤ 80）；5≤（8<深度≤130）

轴向 ≤2( 深度 ≤ 80)

盲区（mm） ≤8

几何位置

精度（%） 横向 ≤20

纵向 ≤10

监视器尺寸（英寸） 5.6 TFT-LCD

显示模式 B，B+B，B+M，M

图像灰阶 256 级

图像倍率 *1.0,*1.2,*1.5,*2.0

图形存储 128 张

测量功能 距离，周长，面积，体积，心率，孕龄

电池容量 2200mAh

主机功耗 非充电工作情况 13W/充电工作情况 25W

适配器功耗 45W

字符显示 病例编号，年龄

伪彩显示 灰、红、黄、蓝
