山西煤矿陕西煤矿都快来用旁通式孔板流量计吧

山西煤矿陕西煤矿都快来用旁通式孔板流量计吧，一分钟带您了解这款产品。

用途

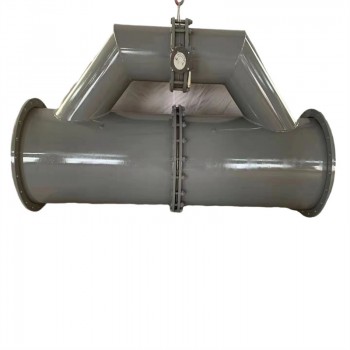

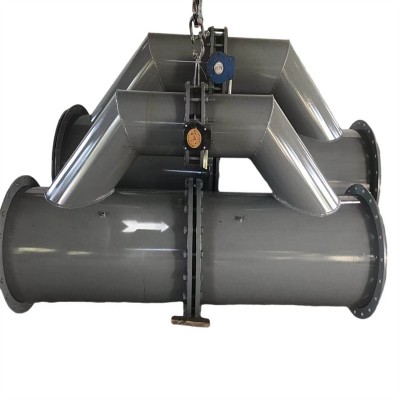

旁通式孔板流量计又称桥式孔板流量计，本产品含有直管，直管中安装有孔板，该孔板两侧的直管壁上分别设置一个测量管，其特征是：所述直管和一个桥管并联式连接，二者内管相互连通，并且所述直管和桥管的两个连接点分别位于两个测量管的外侧，所述桥管上安装一个启闭控制阀。此产品结构简单，设计合理，解决了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。

组成结构

孔板流量计（旁通式）主要由进流体管路、旁通管路、取压嘴、紧固件、连接法兰、节流件、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。

工作原理

1.旁通式孔板流量计的孔板前后产生一个静压力差，该压力差与流量计存在着一定的函数关系，流量越大，压力差就越大，差压信号传送给差压变送器，转换成4—20ma.DC模拟信号输出，传输给流量积算仪，实现流体流量的计算，利用智能型差压变送器，对工矿温/压进行自动补偿后，实现对流体质量流量的测量。
 2.孔板以内孔锐角线来保准确度，因此对磨蚀、磨损、结垢、脏物等问题很灵敏，长期使用J度难以保，需买年定期拆下检修一次，以保产品的使用效果与测量准确度。

煤矿用旁通式孔板流量计选择靠谱的厂家能让你省心，市场很大，我们感到非常的荣幸，因为比较了多家之后很多朋友还是选择了我们，感谢朋友们的认可，这是对我们的鼓励和动力，我们将会继续努力，为您提供更好的产品和服务。
