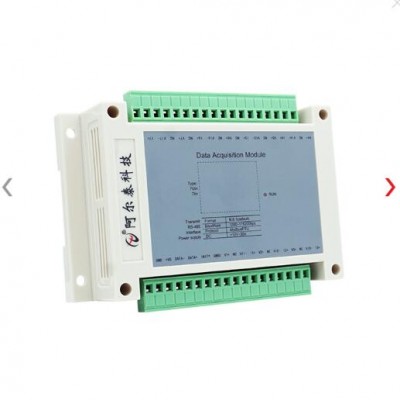

7路交直流电量采集模块阿尔泰485模块DAM-3053XX

模拟量输入

输入通道

7路交流全隔离信号输入

（DAM-3053AC系列模块）

7路直流全隔离信号输入

（DAM-3053DC系列模块）

输入类型

电压信号，电流信号

采集量程

电压量程：0-10V，0-35V，0-50V，0-100V，0-300V。

电流量程：0-0.2A，0-0.5A，0-1A，0-1.5A，0-5A，0-10A。

（模块量程可定制。例：DAM-3053DC-35V/1A量程为直流电压0-35V，

直流电流0-1A。DAM-3053AC-35V/1A量程为交流电压0-35V，

交流电流0-1A。）

输出参数

电压、电流、功率、正向有功电度、反向有功电度

采样周期_注1

40ms~1000ms可设，对应采集频率25Hz~1Hz（单通道）

AC后缀模块特别说明：采集50Hz工频信号时40ms~1000ms可设，

30~65Hz其他信号500ms~1000ms可设

分辨率

16位

采集精度

2‰

输入阻抗

电压通道：10V量程时输入阻抗为600KΩ，

35V量程时输入阻抗为2MΩ，

50V量程时输入阻抗为2MΩ，

100V量程时输入阻抗为2MΩ，

300V量程时输入阻抗为2MΩ；

          以上为常规阻抗，有特殊要求也可定制。

电流通道：=采样电阻阻值，通常情况下电流量程×采样电阻阻值≤0.17V,

如果量程在5A以上，考虑到电阻发热问题，电阻阻值会酌情减小

隔离电压

2500VRMS(浪涌保护电压)

其他

通讯接口

RS485

波特率

1200～115200bps

数据传输速率_注2

被动上传：不同波特率下，读取不同的数据长度，速度不同。

计算方法如下：假设要读取的寄存器数量为6，波特率设置为9600，

每个字节有8位数据位，1位起始位，1位停止位共10位，

主机读取命令有8个字节，设备回复命令有6×2+5个字节，

发送和回复之间需要至少3.5个字节的间隔时间，则被动上传频率z快 = 9600/10/(8+17+3.5)=33Hz，考虑到设备处理的时间有所不同，

本计算值仅供参考，实际频率可能要低一些。

主动上传：同采样频率，每采集1次，上传1次，z高25Hz。

同时需要满足波特率/10/（上传寄存器个数×2+5）>采样频率，

保证数据传输完整。上传内容见后面MODBUS通信实例部分

看门狗

软件看门狗

供电电压

+10～30VDC

电源保护

电源反向保护

功耗

额定值2W @ 24VDC

操作温度

-10℃～＋70℃

存储温度

-20℃～＋85℃
