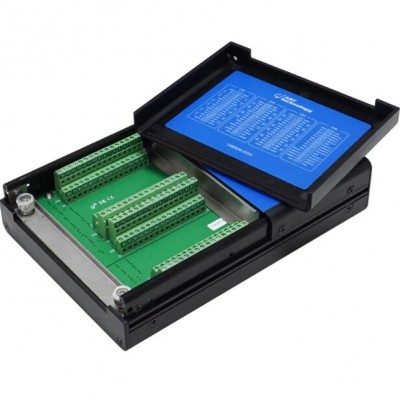

USB5631采集卡北京阿尔泰 32路16位多功能数据采集卡

品牌阿尔泰科技	有效期至长期有效	最后更新2023-10-31 11:17
浏览次数12

简介：

USB5631 是一款多功能数据采集卡。该板卡提供 32 路模拟量单端输入或 16 路差分输入，2 路模拟量输出，8 路数字量输入输出，8 路 PFI，1 路 32 位多功能计数器。本板卡的主要应用场合为：电子产品质量检测、信号采集、过程控制、伺服控制。

性能描述：

USB5631 系统框图主要由模拟信号调理电路、ADC 模块、DAC 模块、自校准模块、数字信号保护电路、FPGA 控制模块、10/100M 自适应 PHY、EZ-USB 模块组成。

模拟信号调理电路实现对多通道输入进行选择、放大、滤波、差分转单端，把输入信号转换到匹配 AD 采集范围的信号。

AO 部分的模拟信号调理电路实现对 DAC 输出进行放大、阻抗变换等功能。

数字信号保护电路实现对数字输入输出信号进行电平转换、过压限流保护等功能。

10/100M 自适应 PHY 与 EZ-USB 模块实现网口及 USB 总线的通信功能。

产品参数：

总线类型	USB 2.0或以太网
连接器可选	USB5631-D为采集卡本身自带端子版本 USB5631-V为采集卡带68芯插头引出版本
AD模拟量输入	ADC分辨率	16位(Bit)
	输入通道	32路单端、16路差分
	输入量程	±10V、±5V、±2.5V、0～10V 、0～5V
	采样方式	异步采样
	校准方式	软件自动校准
	采样率	单通道：采样频率高达500 KSps 多通道：各通道采样频率高达=500 KSps / 设置的采样通道总数
	存储器深度	8K字（点）FIFO存储器
	采样模式	按需单点采样、有限点采样、连续采样
	触发源	软件强制触发、模拟触发、数字触发
	程控增益	1倍、2倍、4倍、8倍
	时钟源	内时钟、外时钟
DA模拟量输出	输出通道	2路
	转换精度	16位
	采样方式	同步输出
	输出量程	0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V
	转换速率	单通道高达1MSps，多通道高达500KSps
	存储器深度	8K字（点）FIFO存储器
	采样模式	按需单点采样、有限点采样、连续采样
	触发源	软件强制触发、模拟触发、数字触发
数字量输入输出/PFI	通道数	共16路； 8路DIO（P0.<0..7>）， 8路PFI（PFI<0..7>/P1，PFI<8..15>/P2）
	电气标准	TTL兼容
	方向控制	可独立配置为输入或输出
	单通道驱动能力	24mA
计数器	通道数	1路
	分辨率	32 bits
	时钟输入频率	高达2MHz
	电气标准	CMOS兼容
