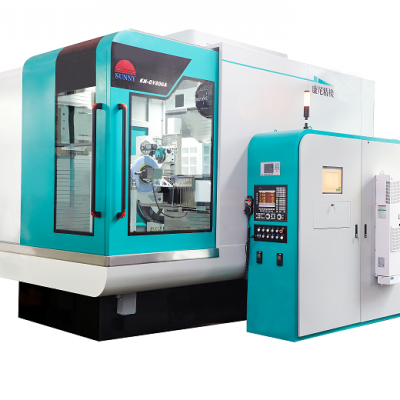

KN-GV800A数控成形砂轮磨齿机

 KN-GV800A数控成形砂轮磨齿机的被加工零件采用卧式安装方式，机床共设有七个交流伺服轴，系统由程序控制自动工作。具有在线测量、自动对齿、磨削余量自动分配及误差补偿功能。
砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮的使用寿命。
机床可加工4级精度（GB/T10095.1-2008）.适用于：风电、矿山机械及各类减速机行业齿轮的磨削加工。
机床特点：
该机床采用独立的三轴数控砂轮修整，具有以下优点：
1可降低对金刚石滚轮的轮廓形状要求，大大降低用户的使用成本。
2使用同一金刚石滚轮即可修出任意方向的直线、圆弧、渐开线及其曲线且齿形不受金刚石滚轮形状磨损影响，修整精度高
3修整器的安装位置与磨头砂轮位置相对固定，可在任意（非磨削）位置修整砂轮，减少了砂轮修整的空行程时间，大幅提高剩生产效率
该机床配备自动测量系统，具有被加工齿轮在线测量、自动对齿、齿形误差补偿功能，采用连续扫描式测头，具有检测精度高，速度快等特点。
该机床加装自主研发的专业加工，还可加工高精度摆线轮，机床适应性好，
技术参数：
工件z大外径：φ800mm
工件z小根径：φ80mm
分齿数：任意
加工模数范围：2-20mm
z大齿宽：450mm
z大轮磨深度：45mm
z大螺旋角：±45°
z大顶尖距：900mm
砂轮沿工件径向进刀轴行程：640mm
砂轮沿工件轴向进刀轴行程：500mm
砂轮直径范围范围：φ250-φ400mm
z大砂轮厚度：100mm
砂轮工作转速范围：1600-4000rpm
磨具z大功率：20KW
工作台外径：φ660mm
工作台z大承重：2000kg
