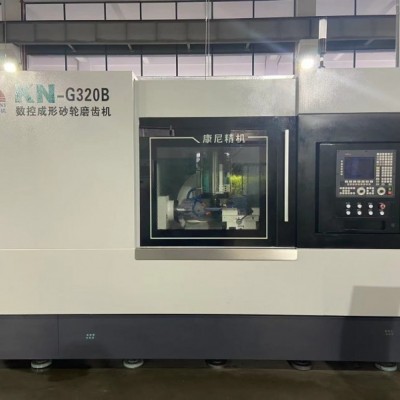

KN-320A数控成形砂轮磨齿机

KN-G320A数控成形砂轮磨齿机的被加工零件采用卧式安装方式，机床共设有七个交流伺服轴（滑台纵向移动轴Z、滑台横向移动轴X、分度头轴A、螺旋角轴B、及砂轮修整轴U、V、C）及交流变频调速电主轴。

砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮的使用寿命。

机床具有自动对刀、磨削余量自动分配功能。

可加工4级精度（GB/T10095.1-2008）齿轮。

技术参数：

工件z大外径：φ320mm

工件z小根径：φ20mm

分齿数：任意

模数：1-8mm

z大工件重量：80kg

z大螺旋角：±45°

头、尾架z大顶尖距：750mm（1050mm）

工件纵向移动轴z大行程：700mm

砂轮沿工件径向进刀轴行程;250mm

工件纵向移动轴z大移动速度：12m/min

砂轮沿工件径向进刀轴z大移动速度1.2m/min

砂轮直径;φ50-φ250mm

砂轮厚度：≤30mm

砂轮中心孔：φ20/φ32/φ75

砂轮工作转速范围：2500-8000

砂轮修整器沿砂轮径向z大移动量：115mm

砂轮修整器沿砂轮轴向z大移动量：60mm

主轴锥孔：莫氏5号

磨具z大功率：6KW

机床外形尺寸：3800x2260x2300mm

机床总重：6500kg
