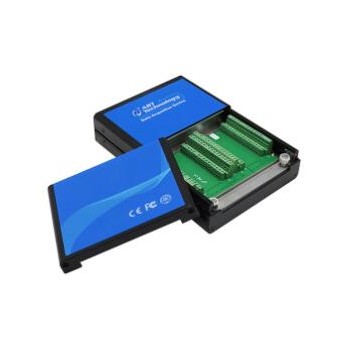

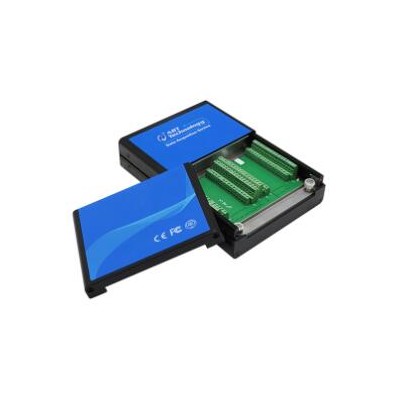

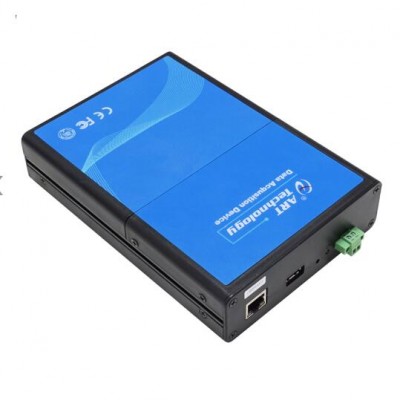

阿尔泰科技USB/以太网 双口通讯采集卡USB5632

总线类型

USB 2.0或以太网

连接器可选

USB5632-D为采集卡本身自带端子版本

USB5632-V为采集卡带68芯插头引出版本

AD模拟量输入

ADC分辨率

16位(Bit)

输入通道

64路单端、32路差分

输入量程

±10V、±5V、±2.5V、0～10V 、0～5V

采样方式

异步采样

校准方式

软件自动校准

采样率

单通道：采样频率高达250 KSps

多通道：各通道采样频率高达=250 KSps /

              设置的采样通道总数

存储器深度

8K字（点）FIFO存储器

采样模式

按需单点采样、有限点采样、连续采样

触发源

软件强制触发、模拟触发、数字触发

程控增益

1倍、2倍、4倍、8倍

时钟源

内时钟、外时钟

DA模拟量输出

输出通道

4路

转换精度

16位

采样方式

同步输出

输出量程

0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V

转换速率

单通道高达1MSps，多通道高达500KSps

存储器深度

8K字（点）FIFO存储器

采样模式

按需单点采样、有限点采样、连续采样

触发源

软件强制触发、模拟触发、数字触发

数字量输入输出/PFI

通道数

共24路； 8路DIO（P0.<0..7>），

               16路PFI（PFI<0..7>/P1，PFI<8..15>/P2）

电气标准

TTL兼容

方向控制

可独立配置为输入或输出

单通道驱动能力

24mA

计数器

通道数

2路

分辨率

32 bits

时钟输入频率

高达2MHz

电气标准

CMOS兼容
