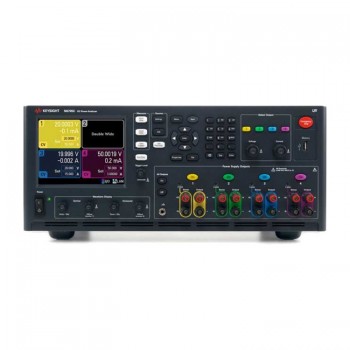

N6705C 直流电源分析仪

主要特性与技术指标

插槽主机z多可安装 4 个模块，总功率高达 600 W。有 30 多款直流电源模块可供选择（需单独订购模块）；

电压表精度：高达 0.025% + 50 µV，高达 18 位；

安培计精度：高达 0.025% + 8 nA，高达 18 位；

任意波形发生器功能：带宽高达 100 kHz，输出功率高达 500 W；

示波器功能：可对电压和电流进行数字化处理，200 kHz，512 kpts，高达 18 位；

数据记录仪功能：测量间隔从 20 µs 到 60 s，每个数据记录z多存储 5 亿个读数；

4 GB 非易失性数据存储器，用于存储数据记录、示波器迹线、仪器设置。

N6705C 直流电源分析仪描述

N6705C 为您节省时间
N6705C 直流电源分析仪将多达 4 个先进电源与数字万用表、示波器、任意波形发生器和数据记录仪功能融为一体，可以显著提高为被测器件提供和测量直流电压和电流的效率。N6705C 可独立测量被测器件的输入电流，无需使用多个设备构建包括传感器（例如电流探头和分路器）在内的复杂测量装置。它也无需开发和调试程序，即可控制仪器组合并进行有效的测量，因为前面板已经提供了所有功能和测量。它还可与 14585A 控制和分析软件一起使用，获得更强大的控制和分析功能。若需要自动进行工作台设置，N6705C 可通过 GPIB、USB、LAN 进行完全编程，并且符合 LXI C 类标准。14585A 控制和分析软件
电池消耗测量：N6781A 上的无缝测量量程
N6705C 可为客户量身定做，满足测量需求
N6705C 提供了灵活的配置，可满足您对电源和分析功能的需求。它是一款 4 插槽主机，可安装多达 4 个直流电源模块，直流总输出功率高达 600 W。模块需单独订购。
N6705C 和 N6700 模块化电源系统支持相同的模块，可选择的模块超过 30 种。适用于 N6705C 的基础电源包括：50 W、100 W 和 300 W；电压高达 150 V，电流高达 50 A。适用于 N6705C 的高性能电源包括 ：50 W、100 W、300 W 和 500 W；电压高达 60 V，电流高达 50 A。适用于 N6705C 的精密电源包括：50 W、100 W、300 W 和 500 W；电压高达 60 V，电流高达 50 A。适用于 N6705C 的电源/测量单元包括：20 W；电压高达 20 V，电流高达 3 A。每个模块均包括内置电压表、安培计、示波器、任意波形发生器和数据记录仪功能。
功能特性：

便于使用的研发工具，可为被测器件生成和测量直流电压和电流；

强大的综合功能，包括多达 4 个电源、数字万用表、示波器、任意波形发生器和数据记录仪功能；

无需编程即可使用所有功能；可使用前面板上的控制功能或 14585A 控制和分析软件；

通过直观、专用的物理控制系统控制常用功能；

大型彩色图形显示屏，便于查看复杂数据；

连接和控制器件采用颜色编码，使您可以快速进行设置，不会出现错误；

可通过标配的 GPIB、LAN 和 USB 接口进行编程；符合 LXI 标准。
