GUJ30煤矿用堆煤传感器安装及注意事项

GUJ30煤矿用堆煤传感器;山东东达机电有限责任公司 刘经理 1 8 0 5 3 7 5 7 3 5 9

GUJ30煤矿用堆煤传感器安装及注意事项：

1.安装：将传感器安装在带式输送机出煤口位置，注意调整好传感器与皮带出煤口的位置。

2.调试：安装好传感器后，手动使传感器动作，控制箱接收到堆煤故障信号，发出“堆煤”语音警报。

3.注意事项：

a)只能用于经防爆检验合格的本安电路中；

b)使用的电源和铭牌上的额定电压符合；

c)不使用时，进线嘴必须按要求封堵；

d)时不得随意改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。

三极管V6的射极接地；电阻R19的一端、二极管D4的正极、二极管D5的负极、输出接口J3的接线端和三极管V6的集电极共线；电阻R17的另一端、电阻R19的另一端以及二极管D4的负极共线，该共线的公共接点即为电平报警信号输出驱动电路的电源端；二极管D5的正极接地；第三接口J3的接线端接地；第三接口J3即为电平报警信号输出驱动电路的报警电压输出端。[0024]进一步的方案是：前述的继电器报警信号输出驱动电路包括三极管V继电器K二极管D发光二极管D电阻R电阻R15和输出接口J2;接口J2是信号输出接口，具有3个接线端；电阻R14的一端与电阻R15的一端电连接而形成一个公共接点。

堆煤传感器为矿用本质安全型电气设备，适用于具有baozha性混合气体甲烷的危险场所以及露天煤矿、选煤厂等工作场所，

作为矿用带式输送机综合保护控制装置的煤位保护信号和检测之用

工作原理

传感器受动作力作用，触杆转动至动作角度时应立即动作，常开接点闭合动作力撤除触杆自动返回原位经过复位角度时立即恢复，常开接点断开

产品特点

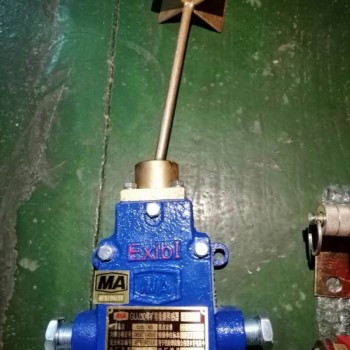

堆煤传感器传感器由外壳、煤位触杆、开关接点、接线端子等部分组成本传感器为机械式，采用凸轮结构和力矩放大原理，无方向性，动作灵敏，可以在干煤、水煤和淋水的场所正常工作

当出现运输机埋机头、满仓、满煤漏斗时，煤触及煤位传感器的触头并推动触杆偏离中心线之间的动作摆角大于30°时，传感器动作，本传感器能自动切断运输机的电源实现煤位保护

技术参数

接点容量：DC12V/0.5A

输出信号：常开无源接点：一对

动作角度：30°±3°

复位角度：10°±3°

触杆动作力：5-10N

环境条件

大气压力：80kPa～110kPa

环境温度：-20℃～40℃

平均相对湿度 lt;96％rh（25℃）

无足以腐蚀破坏金属壳体及电器绝缘性的气体

无淋水及其它液体浸入；

无强烈振动冲击的环境中
