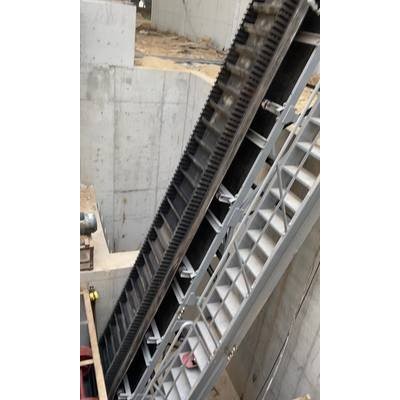

爬坡输送设备DJ型大倾角皮带输送机

一、DJ型大倾角皮带输送机概述：

DJ型大倾角皮带输送机其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门，在环境温度为-15℃～+40℃范围内，输送堆积比重为0.5-2.5t/m3的各种散状物料。对于输送有特殊要求的物料，如高温，具有酸、碱性、油类物质或有机溶剂等成分的物料，需采用特殊的挡边输送带，输送倾角0°~90°范围内。

整机布置形式：

为获得较好的受料和卸料条件，本机采用“Z”形布置形式。即设有上水平段、下水平段和倾斜段，并在下水平段受料，在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接，下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。

1.上水平段：为了适应不同的卸料高度的要求，头架分为低式头架(头架高度H0=1000mm)，中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)；并与之相应，在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm)，中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm)， 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600～2000mm)。

2.倾斜段：无论上水平段采用的是低式、中式、或是高式中间架支腿，倾斜段均采用低式中间架支腿。当输送机倾角β≥45°时，推荐采用低式中间架支腿。

3.下水平段：下水平段采用低式中间架支腿。

二、DJ型大倾角皮带输送机特点：

1.节省占地面积。

2.输送量大，通用性强。

3.输送机倾角:0°-90°

4.维修方便，托辊等部件同普通带式输送机。

5.应用范围广：冶金、矿山、码头、环保、粮食、化工、建材等等。
