ATC48MD高频开关电源模块工作原理及主要特点（一）

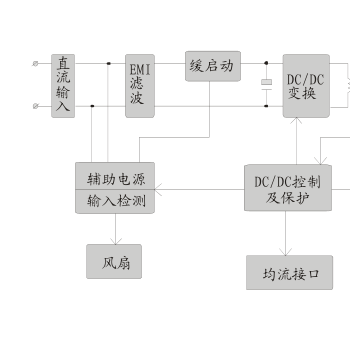

ATC48MD高频开关电源模块主要由输入电路、DC/DC 变换及输出电路（含 DC/DC 控制保护电路）、CPU 微机管理电路、辅助电源电路等 5 部分组成。

输入电路：输入电路包括输入滤波、缓启动、输入浪涌电流限制电路。输入滤波电路实现对输入电源作净化处理，滤除高频干扰、吸收瞬态冲击，具有较好的电磁兼容性；缓启动部分用作消除开机浪涌电流冲击。

DC/DC 变换电路（含 DC/DC 控制保护电路）：后级 DC/DC 功率变换电路采用双管正激加无损吸收电路，电路简洁可靠，开关管无直通之危险，无损吸收减小了开关管关断时的电压应力，使输出端具有较小的电磁干扰。采用电流型控制芯片，具有快速的响应，对使用不当或负载故障造成的输出短路提供快速的保护。

输出电路：由高频隔离变压器、输出整流及滤波电路组成。

CPU 微机管理电路：负责监测输出电压、电流及系统的工作状况，并将电源的输出电压、电流显示到前面板，实现故障判断及保护，协调管理模块的各项操作，并通过 RS485 接口跟系统通信，实现电源模块的高度智能化，具备“四遥”功能。

辅助电源电路：提供模块内部各个控制电路所需的电源。

广深直流屏技术服务中心为发电厂、水电站、光伏电站、石化、冶金、煤矿、水泥等行业提供直流电源产品代理销售和维修升级改造技术支持服务，包括变电站直流屏安装、直流屏维修、直流屏故障分析、直流屏改造、直流屏备件保障和蓄电池测试维护等服务,如需了解更多产品及资讯,欢迎来电咨询！
