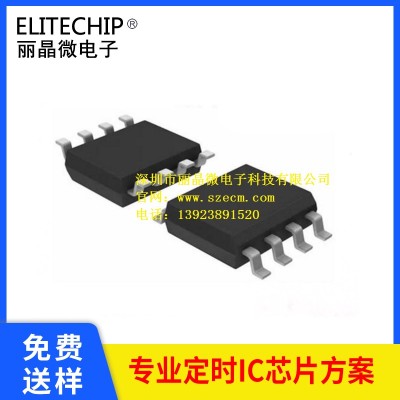

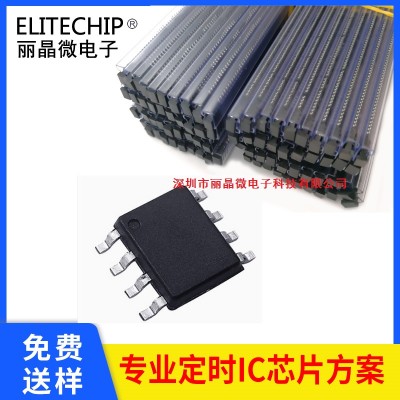

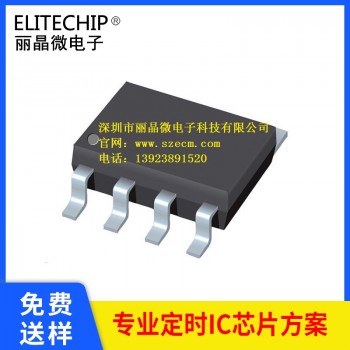

6开18关定时芯片 24小时循环定时IC 延时开关芯片方案
EH220223-3E47-3F19两键6开18关定时芯片
一． 功能说明
两个轻触开关输入控制，三路输出：2路主灯、1路指示灯。上电工作无定时对闪模式。
KEY1(定时/OFF键)：按一下6开18关定时指示灯亮，再按一下关,再按一下无定时,指示灯灭，依次循环。
KEY2(模式键)：按一下L1亮，按一下L2亮，再按一下L1 L2对闪。
有不断电记忆，KEY1关后再打开 记忆之前的LED模式。
二． 电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1.5 |
|
mA |
|
|
静态电流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
14 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驱动电流高电平输出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
过VDD极限电流 |
IVDDmax |
|
50 |
|
mA |
|
|
过GND极限电流 |
IGNDmax |
|
50 |
|
mA |
|
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|
三． 封装脚位图（SOP-8）
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
OSCO |
晶振 |
|
3 |
OSCI |
晶振 |
|
4 |
KEY1 |
定时触发按键 |
|
5 |
KEY2 |
模式触发按键 |
|
6 |
OUT1 |
LED输出，低电平有效 |
|
7 |
OUT2 |
LED输出，低电平有效 |
|
8 |
GND |
电源负 |
四． 电路图参考
五． 封装尺寸图（SOP-8）
六． 版本说明
|
版本 |
日期 |
描述 |
|
EH220223-0087-0159 |
2022/2/28 |
V01初版 |
|
EH220223-3E47-3F19 |
2022/3/3 |
V02 |
