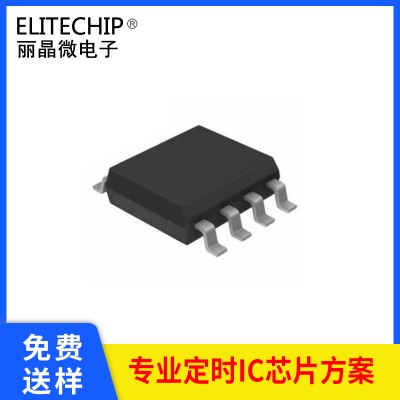

EC340EGB定时IC，秒/分钟/小时定时IC可编程
一、 功能及应用 EC340EGB 定时器芯片
此款多功能定时芯片采用CMOS 制造工艺，低功耗。电压范围宽，抗干扰能力强。OUT 输出低电平，可定时时间范围宽,定时模式可选8-512 倍差。上电不计时高电位（高阻态），按键开始定时，OUT输出低电平，定时时间到，输出转为高电位（高阻态）中途触发无效。
应用于各种电子礼品以及小家电产品上面。
二、 电气参数 (VDD=3.0V，GND=0V,Ta=25℃)
|
Characteristies |
Sym |
Min |
Typ |
Max |
Unit |
Remarks |
|
工作电压 |
Vdd |
2.2 |
3 |
5 |
V |
|
|
工作电流 |
Iop |
|
|
200 |
µA |
No load |
|
静态电流 |
Isb |
|
|
2 |
µA |
No load |
|
LED推动电流 |
Iol |
30 |
|
|
mA |
Vdd=3V,Vds=1.2V |
|
振荡频率 |
Fosc |
|
|
|
KHz |
外接电阻 |
|
工作温度 |
Temp |
0 |
25 |
60 |
℃ |
|
三、 参考电路图
接LED电路：
以上电路仅供参考，如有修改，恕不另行通知！
四、 外接电阻频率测试参数
五、 R 时间选择方法：
KEY1=0，KEY2=0 都悬空，定时时间如下表
KEY1=VDD，KEY2=VDD 同时接VDD，定时时间是表中512倍
KEY1=VDD，KEY2=0定时时间是表中8倍
KEY1=0，KEY2=VDD定时时间是表中64倍
|
KEY1=0 KEY2=0 |
||||
|
电阻值R |
VDD=DC3V时（对应的振荡频率） |
定时时间 |
VDD=DC4.5V时（对应的振荡频率） |
定时时间 |
|
20K |
841.8KHZ |
10S |
1.03MHZ |
8S |
|
30K |
688.2KHZ |
12S |
818.8KHZ |
10S |
|
39K |
589.6KHZ |
14S |
679.5KHZ |
12S |
|
51K |
492.7KHZ |
17S |
559.8KHZ |
15S |
|
75K |
385.7KHZ |
22S |
422.7KHZ |
20S |
|
100K |
314.5KHZ |
27S |
340.5KHZ |
25S |
|
150K |
226.1KHZ |
37S |
237.7KHZ |
35S |
|
200K |
173.0KHZ |
48S |
180.7KHZ |
46S |
|
240K |
152.9KHZ |
55S |
157.3KHZ |
53S |
|
300K |
114.3KHZ |
73S |
117.6KHZ |
71S |
|
390K |
97.17KHZ |
86S |
98.40KHZ |
85S |
|
510K |
76.10KHZ |
110S |
77.0KHZ |
108S |
|
750K |
50.25KHZ |
167S |
49.70KHZ |
169S |
|
1M |
40.30KHZ |
208S |
40.25KHZ |
208S |
|
1.2M |
31.20KHZ |
269S |
30.70KHZ |
273S |
|
1.5M |
27.82KHZ |
302S |
27.70KHZ |
303S |
|
2M |
20.95KHZ |
400S |
20.35KHZ |
412S |
|
3M |
13.80KHZ |
608S |
13.75KHZ |
610S |
|
4.7M |
8.8KHZ |
953S |
8.50KHZ |
987S |
|
10M |
4.1KHZ |
2046S |
4.10KHZ |
2046S |
|
15M |
2.9KHZ |
2892S |
2.8KHZ |
2996S |
|
20M |
2.05KHZ |
4934S |
1.65KHZ |
4194S |
|
22M |
1.70KHZ |
4934S |
1.65KHZ |
5084S |
六、 封装脚位图(SOP-8)
六、PIN脚功能描述
|
脚位 |
符号 |
功 能 说 明 |
|
1 |
VDD |
电源正极 |
|
2 |
KEY1 |
BonDING OPTION |
|
3 |
KEY2 |
BonDING OPTION |
|
4 |
SW |
触发按键开关 |
|
5 |
OSCR |
外接振荡电阻 |
|
6 |
OSCI |
外接振荡电阻 |
|
7 |
GND |
电源负极 |
|
8 |
OUT |
电平信号输出，上电高阻态，触发低电平 |
七、封装尺寸图：
