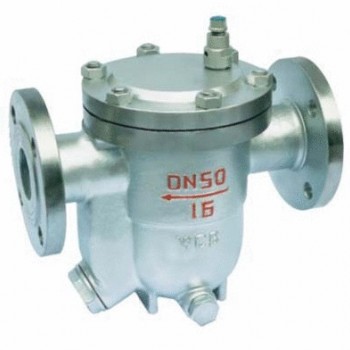

CS41H自由浮球式蒸汽疏水阀
CS41H自由浮球式蒸汽疏水阀
CS41H自由浮球式蒸汽疏水阀用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效阻止蒸汽泄漏，并获得最好的加热效果。
性能/优点：
能连续排放饱和凝结水加热设备不会有积水积聚，从而获得最高的热效率。
蒸汽压力变化时不受影响浮球能自动调节阀座孔的开度，工作连续，性能稳定。
排空气性能好有自动或手动排空气装置，无气锁现象，工作平稳无噪音。
工作原理：
该阀利用浮力原理，浮球根据凝结水量的多少随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重降到底部，关闭排水阀座孔。由于排水阀座孔在凝结水水位以下，水汽自然分离。形成水封，达到无蒸汽泄漏。
工作范围：
|
公称压力
|
PN16
|
PN25
|
PN40
|
|
防气阻功能
|
膜盒或手动
|
膜盒或手动
|
手动
|
|
最高允许压力（PMA）
|
1.6MPa（38℃）
|
2.5MPa（38℃）
|
4.1MPa（38℃）
|
|
最大工作压力（PMO）
|
1.3MPa（315℃）
|
2.0MPa（200℃）
|
2.5MPa（200℃）
|
|
最高允许温度（TMA）
|
425℃（1.1MPa）
|
425℃（1.1MPa）
|
425℃（2.6MPa）
|
|
最高工作温度（TMO）
|
425℃（1.1MPa）
|
425℃（1.1MPa）
|
425℃（2.6MPa）
|
材质：
|
序号
|
名称
|
材料
|
|
1
|
阀体
|
WCB
|
|
2
|
浮球
|
304
|
|
3
|
封圈
|
2Cr13
|
|
4
|
尾螺
|
2Cr13
|
|
5
|
并帽
|
2Cr13
|
|
6
|
平垫圈
|
H62
|
|
7
|
平垫圈
|
H62
|
|
8
|
档圈
|
65Mn
|
|
9
|
滤网
|
304
|
|
10
|
螺母
|
45
|
|
11
|
螺柱
|
35CrMoA
|
|
12
|
石墨封圈
|
304+石墨
|
|
13
|
阀盖
|
A105
|
|
14
|
螺堵头
|
2Cr13
|
|
15
|
阀座
|
Q235
|
|
16
|
膜和膨胀片
|
304
|
|
17
|
弹簧
|
304
|
|
18
|
保护套
|
304
|
连接尺寸及排量：
|
型号
|
口径（DN）
|
L
|
H
|
h
|
W
|
排量（h/kg）
|
|
CS41
外形尺寸
|
15
|
195
|
195
|
97
|
125
|
600
|
|
20
|
195
|
200
|
103
|
130
|
||
|
25B
|
215
|
210
|
105
|
130
|
||
|
25D
|
270
|
240
|
130
|
172
|
||
|
32
|
270
|
240
|
130
|
172
|
1400
|
|
|
40
|
280
|
250
|
140
|
172
|
||
|
50D
|
290
|
250
|
140
|
172
|
||
|
50F
|
340
|
300
|
1750
|
210
|
||
|
65
|
340
|
300
|
175
|
210
|
||
|
80
|
340
|
325
|
190
|
220
|
2400
|
|
|
100
|
430
|
410
|
225
|
260
|
||
|
125
|
430
|
420
|
260
|
280
|
||
|
150
|
480
|
506
|
311
|
302
|
||
|
CS11
外形尺寸
|
口径（DN）
|
L
|
H
|
h
|
W
|
排量（h/kg）
|
|
15
|
155
|
195
|
97
|
105
|
600
|
|
|
20
|
155
|
200
|
103
|
105
|
||
|
25
|
155
|
210
|
105
|
115
|
||
|
32
|
160
|
220
|
116
|
120
|
1400
|
|
|
40
|
160
|
220
|
116
|
120
|
||
|
50
|
160
|
235
|
123
|
120
|
