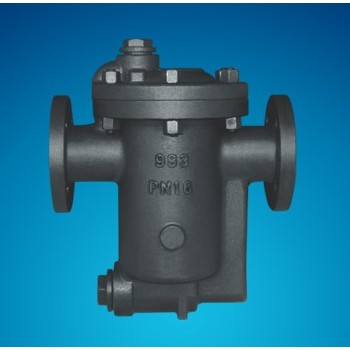

CS45H倒吊桶式蒸汽疏水阀
CS45H倒吊桶式蒸汽疏水阀
CS45H倒吊桶式蒸汽疏水阀是目前所知道的最可靠的疏水阀，几乎可为所有蒸汽输送管线，伴热管线和蒸汽设备提供高效疏水。倒置桶在铸铁壳体内长期稳定可靠地工作，既降低维修费用，又节约蒸汽能源。
性能/优点：
即能连续又能间歇排放饱和凝结水加热设备不会有水积聚，从而获得最高的热效率。
耐水击倒吊桶结构不会因水击而遭到损坏，使用寿命长。
排空气性能好倒吊桶上设有溢出排气孔，可有效地预防蒸汽气锁和空气气堵。
允许背压高背压滤达85%。
维修方便内部零件采用不锈钢制造，均安装在阀盖上，并设有过滤网装置，日常维护方便。
用途：
用于石油、化工、电力、纺织印染、医疗、医药等行业的各种蒸汽加热设备、蒸汽管网和低过热蒸汽工况。它能迅速地排除凝结水，有效地阻止蒸汽泄漏。
工作原理：
倒吊桶式蒸汽疏水阀的开启和关闭是根据凝结水和蒸汽的密度并来动作的，其动作准确，可靠。
工作范围：
|
公称压力
|
PN16
|
PN25
|
PN40
|
|
防气阻功能
|
排气孔自控
|
排气孔自控
|
排气孔自控
|
|
最高允许压力（PMA）
|
1.6MPa（38℃）
|
2.5MPa（38℃）
|
4.1MPa（38℃）
|
|
最大工作压力（PMO）
|
1.3MPa（315℃）
|
2.0MPa（200℃）
|
2.5MPa（200℃）
|
|
最高允许温度（TMA）
|
425℃（1.1MPa）
|
425℃（1.1MPa）
|
425℃（2.6MPa）
|
|
最高工作温度（TMO）
|
425℃（1.1MPa）
|
425℃（1.1MPa）
|
425℃（2.6MPa）
|
材质：
|
序号
|
名称
|
材料
|
|
1
|
阀盖
|
WCB
|
|
2
|
封圈
|
304
|
|
3
|
螺堵
|
Q235
|
|
4
|
吊支架
|
304
|
|
5
|
挂支架
|
304
|
|
6
|
浮筒
|
304
|
|
7
|
螺母
|
45
|
|
8
|
螺柱
|
35CrMoA
|
|
9
|
阀体
|
WCB
|
|
10
|
增压筒
|
Q235
|
|
11
|
滤网
|
304
|
|
12
|
滤网座
|
Q235
|
连接尺寸及排量：
|
型号
|
口径（DN）
|
L
|
H
|
h
|
W
|
排量（h/kg）
|
|
CS45
外形尺寸
|
15
|
170
|
166
|
94
|
102
|
700
|
|
20
|
170
|
166
|
94
|
102
|
||
|
25
|
210
|
166
|
94
|
102
|
||
|
32
|
230
|
290
|
160
|
142
|
1800
|
|
|
40
|
230
|
290
|
160
|
142
|
||
|
50
|
230
|
290
|
160
|
142
|
||
|
65
|
280
|
290
|
160
|
142
|
||
|
型号
|
口径（DN）
|
L
|
H
|
h
|
W
|
排量（h/kg）
|
|
CS15
外形尺寸
|
15
|
120
|
166
|
94
|
102
|
700
|
|
20
|
120
|
166
|
94
|
102
|
||
|
25
|
130
|
166
|
94
|
102
|
||
|
32
|
200
|
290
|
160
|
142
|
1800
|
|
|
40
|
200
|
290
|
160
|
142
|
||
|
50
|
200
|
290
|
160
|
142
|
