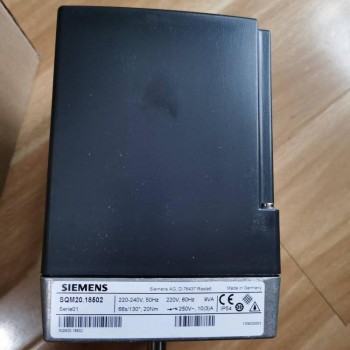

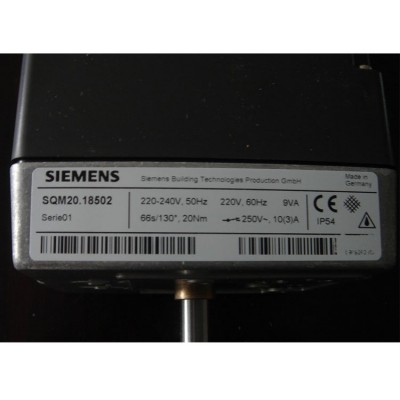

西门子伺服电机SQM20.18502说明书

西门子伺服电机SQM20.18502说明书

电动执行机构，即伺服电机，用于中大型燃油或燃气燃烧器的风门挡板或空/燃比控制。凸轮控制，齿轮离合。内部及外部位置指示，设置有便于调整的终端及辅助开关。主要用于配合燃烧器控制器的电子式空气燃气比例控制。该执行器专为LMV5..设计制造。

安装注意事项

为确保达到IP54的防护等级，要注意安装螺丝的位置。同时传动轴的轴承必须为IP54，以防止接触到水或者灰尘。

结构特点

执行器外壳- 耐压和抗热塑料壳体组成。 颜色: 黑灰色。

齿轮轴的外壳是由铝压铸制成，预留了 4 个穿线孔，可用于 Pg11 密封套线的穿入。

执行器带自锁的同步电机。

凸轮触点地调整

使用可调整的凸轮。

凸轮边上的刻度指示凸轮触点的角度。

凸轮可以手动调节或是使用附带地扳手或类似的工具完成。

其他

内置的：在齿轮传动机构的一端开头标记。

与强迫通风燃烧器连接的燃气阀组装置。

安全切断阀（与 SKP1...执行器连接）。

具有安全切断功能的控制阀（与 SKP2..., SKP5... 或 SKP7...执行器连接） 所有燃气组合阀型号都可以与任何型号的 SKP...
