西门子SQM45.291B9伺服电机

西门子SQM45.291B9伺服电机

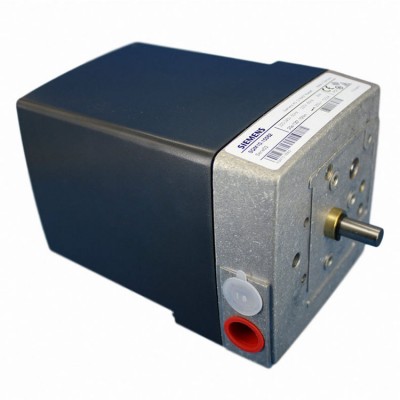

SQM45.. SQM48电动执行机构，即伺服电机，

用于中大型燃油或燃气燃烧器的风门挡板或空/燃比控制。

凸轮控制，齿轮离合。内部及外部位置指示，设置有便于调整的终端及辅助开关。

主要用于配合燃烧器控制器的电子式空气燃气比例控制。该执行器专为LMV5..设计制造。

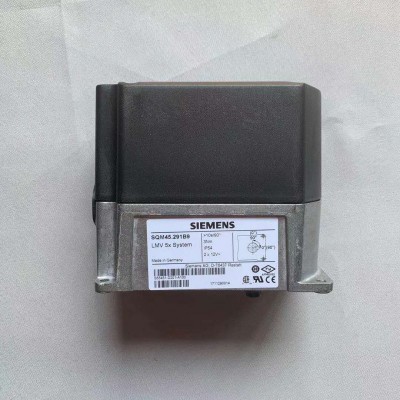

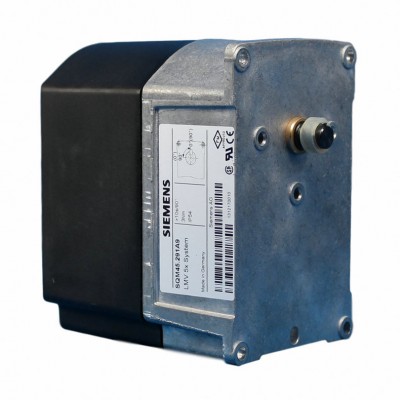

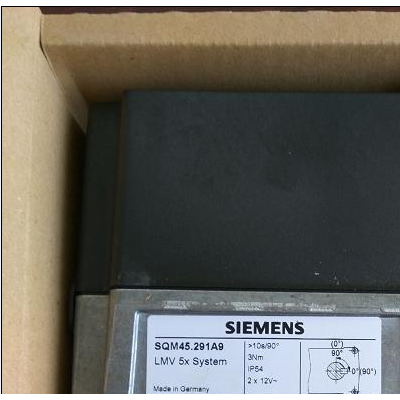

SQM45.291B9:西门子版本升级，现在大多是SQM45.291B9，是前个版本SQM45.291A9的升级产品，性能可完全替代，更稳定可靠。

为确保达到IP54的防护等级，要注意安装螺丝的位置。同时传动轴的轴承必须为IP54，以防止接触到水或者灰尘。

结构特点

执行器外壳- 耐压和抗热塑料壳体组成。 颜色: 黑灰色。

齿轮轴的外壳是由铝压铸制成，预留了 4 个穿线孔，可用于 Pg11 密封套线的穿入。

执行器带自锁的同步电机。

使用可调整的凸轮。

凸轮边上的刻度指示凸轮触点的角度。

凸轮可以手动调节或是使用附带地专用扳手或类似的工具完成。

内置的：在齿轮传动机构的一端开头标记。

电气联接：RAST3.5终端。附带AGG5.720/AGG5.721。

传动齿轮：传动齿轮带自润滑并且无需维护。SQM45为塑料齿轮，SQM48为钢制齿轮。

驱动轴：与传动机构的前端顺利吻合。

固定和安装：传动机构的前端作为安装的表面，通过4个M5的螺纹孔固定。
