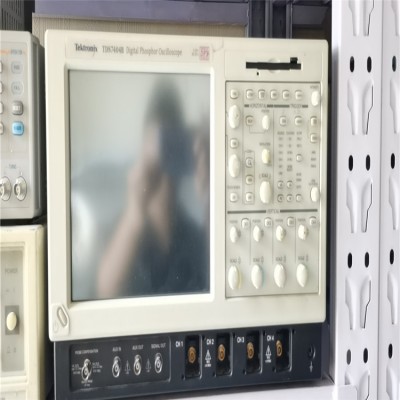

TDS7404B泰克数字示波器

TDS7404B泰克数字示波器

附加的功能：

带宽：4 GHz
频道数：4
采样率：20Gs / s
记录长度：4 Mb（1-CH），2 Mb（2-CH），1 Mb（4-CH）
独家DPX®采集技术支持> 400,000 wfms / s的波形捕获速率
出色的增量时间精度，可确保关键时序测量中的高置信度
MyScope®自定义控件Windows可以提高生产率
右键单击菜单可实现出色的效率
强大的触发功能可快速检测相关故障
通信模板测试速率高达4.25 Gb / s
从高达3.125 Gb / s的串行数据流进行时钟恢复
借助MultiView Zoom™，记录长度高达64 MB，可快速浏览长记录
TekConnect®接口实现高保真连接
经典直接控制，触敏显示器或鼠标导航
带有Microsoft Windows 2000的OpenChoice®提供内置的网络和分析功能
XGA 1024x768显示屏
应用范围：

信号完整性，抖动和时序分析
复杂设计的验证，调试和表征
高达4.25 Gb / s速率的串行数据流的设计，开发和一致性测试
电信，数据通信和存储区域网络设备设计以及高速背板的调试
光谱分析
瞬态现象研究
TDS7000B系列将卓越的测量保真度，无与伦比的分析和不折不扣的可用性完美结合，使其成为简化和加快高速，复杂系统设计的终极测试机。该系列为验证，鉴定和调试复杂电子设计的设计师所面临的具有挑战性的信号完整性问题提供了业界z佳的解决方案。
它们提供高达7.25 GHz（典型值）的真实模拟带宽，低至43 ps的上升时间（20％至80％）以及20 GS / s的z大实时采样率，以捕获重要事件的细节。

独有的DPX®采集技术可实现高达400,000 wfms / s的波形捕获速率，从而在数秒或数分钟内（而不是数小时或数天）快速找到罕见的毛刺。创新的软件解决方案为高级分析和法规遵从性测试提供了领域专业知识，而OpenChoice®体系结构使用户能够通过轻松编写自定义程序或利用流行的商业软件的能力来集成他们的专业知识。直观的图形用户界面为高级用户提供了复杂的功能，而不会吓到偶尔的用户。

MyScope®自定义控制窗口

MyScope控制窗口允许您仅使用自己关心并且在工作中很重要的控件，功能部件来构建自己的控制窗口。首次您可以创建自己的个性化示波器功能“工具箱”。实验室休息后，您不再需要在菜单中搜索功能或重新学习如何驱动示波器。使用简单，可视化的拖放过程，可以在几分钟之内轻松创建MyScope控制窗口。

创建自定义窗口之后，就像其他任何控制窗口一样，可以通过示波器按钮/菜单栏上的专用MyScope按钮和菜单选择轻松访问这些自定义窗口。您可以创建无限数量的自定义控制窗口，从而使在共享环境中使用示波器的每个人都可以拥有自己独特的控制窗口。由于控制窗口以文件形式存储在硬盘驱动器上，因此可以轻松地将其转移到其他CSA7000B，TDS5000B或TDS6000B / C系列示波器，或者在需要时甚至可以通过电子邮件将其发送给世界各地的同事。MyScope控制窗口将使所有示波器用户受益，从消除许多人在一段时间不使用示波器后回到实验室时所面临的加速时间，到现在可以更加高效地工作的高级用户。

右键点击

右键单击菜单可以使简单的事情变得应有的简单。右键单击菜单是上下文相关的，这意味着菜单中显示的选项取决于您右键单击鼠标的位置。这使右键单击菜单非常直观。是否要更改光标类型？右键单击光标或光标读数。是否要更改自动测量的参考水平？右键单击测量。是否要更改触发参数？右键单击触发读数。是否要更改波形的颜色？右键单击波形手柄。示波器显示屏上的几乎所有对象都有与之关联的右键单击菜单，其中包括相对于那些对象的所有适当操作或功能。除了对象之外，还有用于显示区域的右键单击菜单。例如，

该图像代表选择。有关产品的详细信息，请参阅规格。
