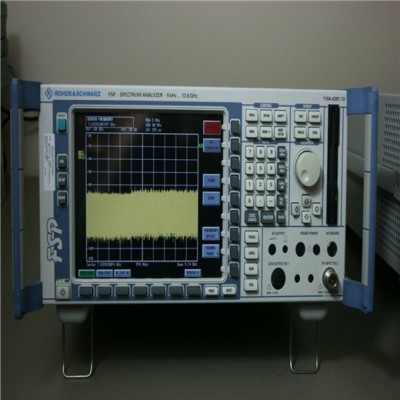

FSP13罗德与施瓦茨频谱分析仪

FSP13罗德与施瓦茨频谱分析仪

附加的功能：

分辨率带宽：1 Hz至10 MHz
显示的平均噪音水平：-155 dBm（1 Hz）
相位噪声：10 kHz时为-113 dB（1 Hz）
附加滤波器：100 Hz至5 MHz的通道滤波器和RRC滤波器，1 Hz至30 kHz的FFT滤波器，EMI带宽和准峰值检测器
TOI，MC ACP（R），OBW，CCDF，APD等的测量功能
蜂窝标准和通用用途的测量应用，例如相位噪声，噪声系数等。
DANL典型值：-155 dBm（1 Hz）无前置放大器
相位噪声典型值：-113 dBc / Hz @ 10 kHz偏移，CF 500 MHz
相位噪声典型值：-145 dBc / Hz @ 10 MHz偏移，CF 500 MHz
TOI典型值：10 dBm
1 dB压缩点：0 dBm
0.5 dB的总电平不确定度高达3.6 GHz
<0.2 dB线性误差，低至-70 dB
IF数字转换器12位32 MHz（20.4 MHz IF）
IQ内存2x128 ksamples
频域2.5ms扫描时间
时域扫描时间为1 µs
通过GPIB进行高达70次的远程测量/秒
每秒高达80次手动测量（屏幕更新）
支持的技术：

WCDMA / HSPA / HSPA +
GSM / EGPRS // EDGE Evolution / VAMOS
CDMA2000®1xEV-DO
CDMA2000®1xRTT
TD-SCDMA
GSM-R
cdmaOne
DECT
WiMAX IEEE 802.16e-2005和IEEE 802.16-2004
蓝牙®（基本费率）
XI
是
调频
开发和生产的理想合作伙伴，具有良好的电平测量不确定性以及出色的RF特性。R＆S FSP13融合了经过验证的技术，以实现z佳性能，可靠性和易于维修性。罗德与施瓦茨FSP13频谱分析仪能够测试GSM规范中规定的杂散发射，并具有允许对W-CDMA /第三代合作伙伴计划（3GPP）进行邻道功率（ACP）测量的固件。

罗德与施瓦茨FSP13中的测量是通过自动测试例程进行的，该例程会进行所有必要的设置，测量和过滤。频谱分析仪的电子衰减器提高了生产中的可用性，并允许在30 dB的无磨损设置范围内以5 dB的步长进行许多切换操作。
