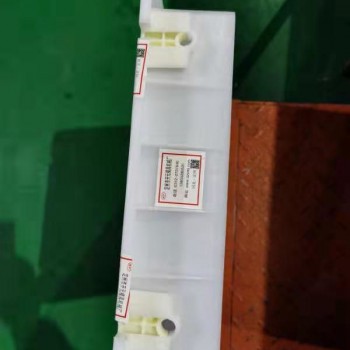

电气化预制件模具 — 铁路方向电缆盒基础模具

电气化预制件模具  —  铁路方向电缆盒基础模具实用新型内容本实用新型要解决的技术问题在于提供一种成本低、重量轻、易安装、易拆卸、可重复使用的电气化铁路接触网支柱杯型基础浇注模具。本实用新型解决上述技术问题所采用的技术方案是一种电气化铁路接触网支柱杯型基础浇注模具，包括模板，其特征在于它还包括伸缩连杆；模板包括两块主板与两块辅板；主板与辅板间隔排布组成杯型模具主体，主板与辅板通过扣钉和扣孔相连接；伸缩连杆与主板相连接。主板包括主板支架与固定在主板支架外围的大弧形板，主板支架设有数个主板连接孔；大弧形板上端左右两侧设有主板扣孔，大弧形板下端左右两侧设有主板扣钉；辅板包括辅板支架与固定在辅板支架外围的小弧形板，小弧形板上端左右两侧设有辅板扣钉， 小弧形板下端左右两侧设有辅板扣孔；主板扣孔与辅板扣钉插接、主板扣钉与辅板扣孔插接组成杯型模具主体。伸缩连杆包括主杆、一对可伸缩调节器和数对调节支架；一对可伸缩调节器的一端铰接于主杆上部，另一端设有调节器连接孔，调节器连接孔与主板连接孔通过螺丝固定连接；调节支架的一端铰接于主杆且位于可伸缩调节器的下面，另一端设有调节支架连接孔，调节支架连接孔与主板连接孔通过螺丝固定连接。伸缩连杆上端设有拉环。
