锚杆扭矩放大器

锚杆扭矩放大器,又称扭矩倍增器,扭力放大器,扭力倍增器,增力器，是 种可以为操作者提高扭矩的装置。通过配合锚杆钻机使用,达到增大扭矩的作用。由于输出端功率并不会超过输入端功率，所以输出回转数低于输入端回转数。（扭矩*转速=功率）产品 般都是通过行星齿轮实现扭矩倍增， 般有放大5倍。

锚杆扭矩放大器是如何工作的

   锚杆扭矩放大器是由 圆周或行星齿轮组合在不同组合阶层来带动齿轮旋转出力，每 阶层齿轮扭矩放大倍率因子为 5倍。在行星型齿轮系统中，扭矩是经由中心齿轮输入和输出。由三个或四个行星齿轮与中心齿轮结合带动旋转。倍增器外壳内的圆周齿轮与环绕内部行星型齿轮接合，但相对与内部行星齿轮旋转而言，旋转方向是相反的。反作用力臂可防止与圆周齿轮 体的外壳旋转，而使行星型齿轮绕中心齿轮旋转来带动驱动方头旋转，从而输出扭矩。如果没有反作用力臂则无法输出扭矩。

锚杆扭矩放大器正确使用方法及使用误区介绍

1.正确使用方式:前提是选择正确的工具产品!选择正确的产品时请明确需要的扭矩输出值.要求的比率及精度等,并选配合适的力矩扳手使用.2.正确选择工具的"支点";了解扭矩倍增器力矩放大的工作原理;希望达到理想的力矩输出时，需要将反作用臂固定在合适的支点。 3.进行相应的保养;非专业人员请不要尝试进行拆装或维修.可加注高品质润滑油。

锚杆扭矩放大器的使用注意事项

1. 需注意配合的扭矩扳手的扭矩值,请勿过载使用。2.尽量保持扭矩扳手驱动头、倍增器和被锁物同轴线对准。3.尽量保持反作用力臂与抵挡物可靠的平面接触。4.尽量保持反作用力与反作用力臂成直角。5.反作用力点应尽量远离倍增器，并在安全三角区内。6.基于安全考虑，不容许使用双臂或平衡式反作用力臂。7.要取下倍增器，先移去扭矩扳手和拨动反回弹装置，切忌敲打。

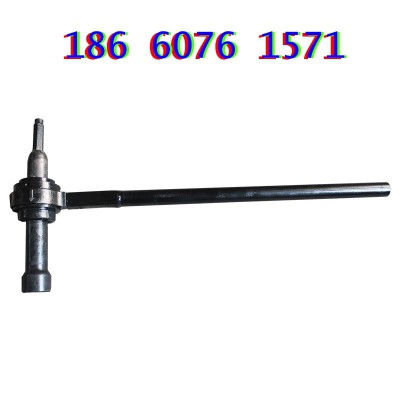

5倍锚杆扭矩放大器 8倍矿用倍增器 锚杆扭矩放大器扭矩倍增器

5倍锚杆扭矩放大器的自我介绍

由上面的驱动方处施加力量，经过行星齿轮的放大，会有1:5,1:25等力量放大。该产品很好的解决了锚杆钻机扭矩小，锚杆支护达不到预紧力设计要求难度，使用该产品后，可使用锚杆钻机扭矩放大5倍，锚杆预紧力可比单独使用锚杆钻机安装锚杆，更好地达到了锚杆主动支护顶板的作用，减少了掘进巷道顶板下沉量，提高了锚网支护顶板的有效性和主动性。

8倍矿用倍增器的参数：

扭力放大器重量4.2KG，扭矩可放大8倍，转数与钻机同步。

适用件：四方套筒：28 32

六角套筒：22 24 27 28 32 33 34 36

锚杆扭矩放大器扭矩倍增器的使用方式

扭力放大器采用gx行星变速机构作为主传动，体积小，重量轻，由于变速比大，输入较小力量能产生很大的输出扭矩，反作用支脚可360o任意调换位置；操作人员只需施加很小的力，即可得到5-100倍的输出力矩.配套扭力扳手根据传动比预置好扭力,达到相应的预紧扭矩，能自动发出讯号“嗒”的 声报警，同时 伴有明显的手感振动,从而轻捷的完成螺栓螺母的紧固拆卸工作。

5倍锚杆扭矩放大器的使用注意事项

（1）使用扭力放大器需注意配合的扭矩扳手的扭矩值,请勿过载使用。

（2）使用扭力放大器尽量保持扭矩扳手驱动头、倍增器和被锁物同轴线对准。

（3）使用扭力放大器尽量保持反作用力臂与抵挡物可靠的平面接触。

（4）使用扭力放大器尽量保持反作用力与反作用力臂成直角。

（5）反作用力点应尽量远离倍增器，并在安全三角区内。

（6）使用扭力放大器基于安全考虑，不容许使用双臂或平衡式反作用力臂。

（7）要取下倍增器，先移去扭矩扳手和拨动反回弹装置，切忌敲打。

适用件：配四方套筒矿用扭力放大器

该产品重量4.2KG，扭矩可放大5倍，转数与钻机同步。

扭力放大器的 势

扭矩放大器该产品很好的解决了锚杆钻机扭矩小，锚杆支护达不到预紧力设计要求难度，使用该产品后，可使用锚杆钻机扭矩放大5倍，锚杆预紧力可比单独使用锚杆钻机安装锚杆，提高5倍的预紧力，更好地达到了锚杆主动支护顶板的作用，减少了掘进巷道顶板下沉量，提高了锚网支护顶板的有效性和主动性。
