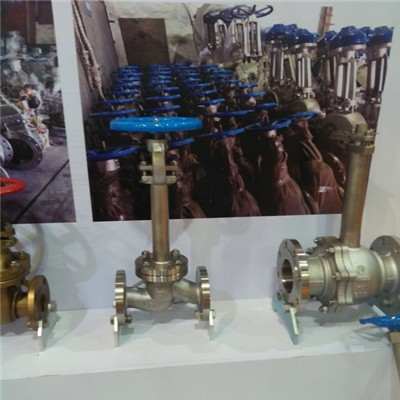

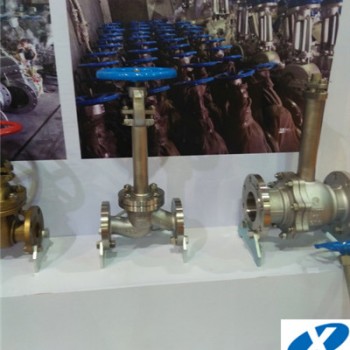

DJ41F-40P低温截止阀
上海贤亿阀门有限公司宗旨 ：“客户至上，诚信经营”坚持“以质量求生存，诚信创造价值”，让顾客买的放心，用的放心，坚持薄利多销,我们将以热情，竭诚为您服务！
DJ41F-40P低温截止阀产品特点
DJ41F-40P低温截止阀主要用于乙烯，液化天然气等化工装置上，天然气LPG LNG储罐，接收基地及卫星站，空分设备、石油、化工尾气分离设备、液氧、液氮、液氢、二氧化碳低温贮槽及槽车、变压吸附制氧等工况的管路系统，具有开关灵活，密封可靠的特点。
DJ41F-40P低温截止阀规格参数
公称压力：1.6、2.5、4.0、6.4Mpa
公称通径：15mm-400mm
适用介质：氧气、氮气、氩气、二氧化碳、LNG、惰性气体等
适用温度：-196℃~+80℃
连接形式：法兰 （阀门结构长度、尺寸及法兰尺寸可定制）
注意事项：氧气禁油
DJ41F-40P低温截止阀结构及材料
DJ41F-40P低温截止阀材料选择：
1.阀体、阀盖采用：LCB（-46℃）、LC3（-101℃）、CF8（304）（-196℃)、-253℃。
2.阀芯：不锈钢堆焊钴基硬质合金。
3.阀座：不锈钢堆焊钴基硬质合金。
结构特点：
1.低温球阀、低温闸阀、低温截止阀采用长颈结构，以保护填料。
2.阀座形式：阀座采用焊接结构，密封面堆焊钴基硬质合金，保证阀门的密封性能。
DJ41F-40P低温截止阀外型尺寸与连接尺寸
|
产品型号 |
DJ41F 低温截止阀 |
重量 |
||||||
|
通径 |
尺寸(mm) |
|
||||||
|
A |
H |
h |
D0 |
RA |
b |
|||
|
20 |
90 |
400 |
200 |
100 |
25.5 |
8 |
6 |
|
|
25 |
100 |
400 |
200 |
100 |
32.5 |
8 |
6.2 |
|
|
32 |
110 |
468 |
204 |
120 |
38.5 |
10 |
10.5 |
|
|
40 |
120 |
523 |
230 |
120 |
45.5 |
10 |
10.7 |
|
|
50 |
150 |
523 |
230 |
120 |
57.5 |
15 |
17.8 |
|
|
65 |
180 |
651 |
250 |
120 |
76.5 |
15 |
20.5 |
|
|
80 |
210 |
736 |
320 |
160 |
89.5 |
15 |
32.1 |
|
|
100 |
250 |
736 |
320 |
160 |
108.5 |
20 |
50.4 |
|
|
125 |
300 |
1020 |
470 |
300 |
133.5 |
25 |
68.6 |
|
|
150 |
350 |
1050 |
500 |
300 |
159.5 |
25 |
95.4 |
|
|
200 |
430 |
1150 |
600 |
300 |
219.5 |
25 |
151.1 |
|
