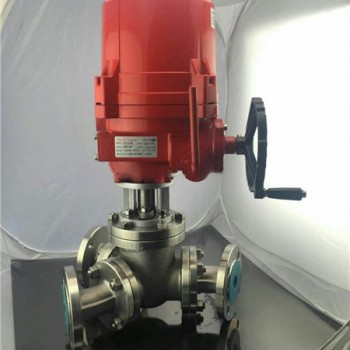

Q942F-16P电动Y型三通球阀

一、电动Y型三通球阀产品概述

电动Y型三通球阀主要由电动执行机构和Y型三通球阀组成，三通球阀阀体中设有Y形流体通道以及开启或关闭流体通道的球体，球体上有固定连接的阀杆，电动执行器驱动阀杆带动球体在阀体内转动120°或135°，实现Y型三通球阀的流向切换与自动控制的功能。本产品电动执行器可选用Z型多回转系列、Q型部分回转系列、精小型系列等。

电动Y型三通球阀的两通孔之间被设计成120°或135°的夹角，其主要通过球体在120°或135°之间的旋转改变介质流向，所以它除了进口A、出口B，还有换向口C，普通阀门是不具备改变介质流向功能。其工作过程：阀门打开介质从A进入阀门，经B流出阀门，当旁路需要介质流入时，电动执行机构转120°或135°，球体换向，介质从A进C出，当旁路不需要介质流入时，电动执行机构再转回120°或135°，介质流向改变。

二、产品特点：

1、流体阻力小、换向迅速、方便，只要阀杆转动135°，球阀就完成了换向动作，很容易实现快速换向。

2、球与阀杆采用一体式设计，强度好，无间歇损耗，换向更稳定精确。

3、三阀座设计，密封性能好。密封面可采用聚四氟乙烯、PPL、喷焊镍基合金（硬度大于HRC60）、超音速涂钨钴合金（硬度大于HRC70）及特种硬化材料等多种先进工艺，适用各种苛刻工况。

4.密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀。阀门换向时球体只作旋转运动，阀座与球体的摩擦磨损小，故阀门的使用寿命长。

5、可配置气动、电动、等多种驱动机构，实现远距离控制和自动化操作。

6、阀体内通道平整光滑，实现介质极少残留。
