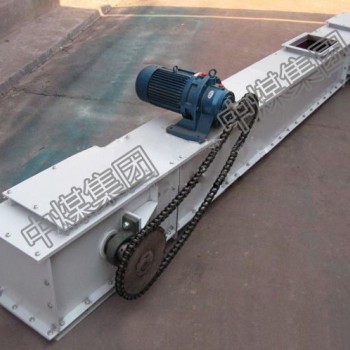

山东中煤供应SGD420/22型刮板输送机

SGD420/22型刮板输送机产品详情

SGD420/22型刮板输送机介绍

SGD420/22型刮板输送机，主要用于缩倾斜薄煤层炮采工作面输送煤炭，可用于水平运输,亦可用于倾斜运输。沿倾斜向上运输时，煤层倾角不得超过25°，向下运输时，倾角不得超过20°，当煤层倾角较大时，应安装防滑装置。中部槽两侧加挡板煤板可用于顺槽运输煤炭。

SGD420/22型刮板输送机主要结构

SGD420/22型刮板输送机传动部主要是由电动机、转轴器、减速器、传动链轮、紧链器、盲轴、机头架等组成。电动机、减速器与机头架采用平行布置的型式。

SGD420/22型刮板输送机的配套电动机为YBS-22-4型防爆电动机。为了满载负载起动的要求电动机的起动转矩和最 大转矩均为额定转矩的2.7倍。电动机的温升欲度较大，在频繁启动的条件下，也能良好运行。

SGD420/22型刮板输送机采用JS-30型减速器，该减速器为三级减速，渐开线齿轮传动。总传动为22.24。首级为圆弧锥齿轮，第二级为圆柱斜齿轮，第三级为圆柱直齿轮。

机头架是一整体焊接构件。传动链轮轴线孔即为安装减速器或盲轴的定位孔。机头架两侧板上缘有供插挂链钩的孔。每一侧板上有一个用来安装减速器的φ200和6个φ26孔。

紧链装置是刮板输送安装、拆卸或变更铺设长度以及调整紧力时张紧刮板链用的。紧链装置包括紧链挂钩两部分。

SGD420/22型刮板输送机优点

1、结构坚实。能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。

2、能适应采煤工作面底板不平、弯曲推移的需要，可以承受垂直或水平方向的弯曲。

3、机身矮，便于安装。

4、能兼作采煤机运行的轨道。

5、可反向运行，便于处理底链事故。

6、能作液夜支架前段的支点。

SGD420/22型刮板输送机技术参数

输送机型号 SGD420/22

电动机型号YBS-22-4

输送量 60T/H

功率22Kw

转速1470r/min

机头高度540mm

电压380/660V

刮板链速度0.66m/s

刮板链圆环链规格Φ18*64mm

中部槽长*宽*高1200*420*150mm

每条圆环链破断拉力≥250KN

每节质量66kg

单链中心距离700mm

整机质量10612kg

减速器传动比22.24
