防溢裙板产品说明书

一、产品简介

1.1 产品定义

防溢裙板（又称挡煤皮、导料槽密封裙板）是带式输送机导料槽系统的专用密封配件，安装于导料槽两侧侧板底部与输送带之间，通过柔性唇边与皮带表面的动态贴合形成密封屏障，有效阻挡输送过程中物料侧向外溢、抑制粉尘飘散，是散料输送行业通用的环保降耗配套产品。

1.2 适用范围

本产品适用于煤炭、矿山、电力、建材、港口、冶金、化工等行业各类散状物料的皮带输送系统，可配套安装于各类规格的导料槽落料口位置，适配普通橡胶输送带、尼龙输送带、钢丝绳芯输送带等多种带型。

1.3 执行标准

产品符合橡胶密封制品相关行业标准，聚氨酯耐磨层性能符合浇注型聚氨酯弹性体技术要求。

二、结构组成与工作原理

2.1 产品结构

防溢裙板采用复合结构设计，整体为长条带状卷材，截面主要由三部分构成：

固定支撑段（上部）：橡胶主体层，厚度均匀，用于贴合导料槽侧板，配合夹持器完成整体固定；

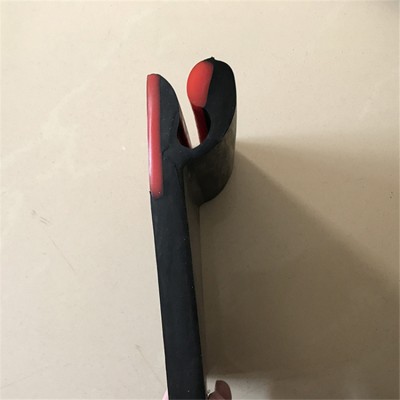

密封唇边段（下部）：柔性密封结构，分为单唇边、Y 型双唇边等形式，底部做圆弧倒角处理，贴合输送带表面；

耐磨接触面（唇边底部）：热硫化复合浇注聚氨酯（CPU）耐磨层，为裙板的核心工作接触面。

2.2 配套辅件

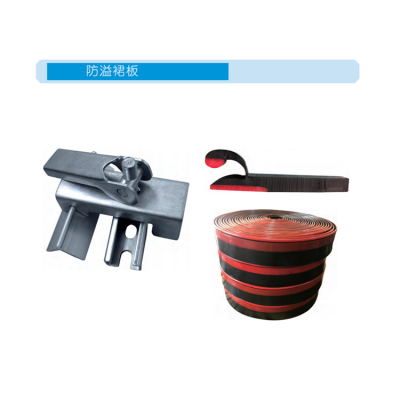

固定角铝（40×40mm 标准规格）

快速压紧夹持器（蝶形螺母 / 手柄锁紧两种形式）

连接螺栓、垫片等紧固件

2.3 工作原理

通过夹持器将裙板上部固定在导料槽侧板上，下部柔性唇边依靠橡胶自身弹性压紧贴合在输送带表面。当皮带运行时，唇边随皮带的上下跳动、轻微跑偏产生自适应形变，始终保持与带面的紧密接触，在导料槽两侧形成连续密封带，阻止落料冲击产生的飞溅物料和扬起粉尘从侧板与皮带的间隙外泄。

三、型号分类与技术参数

3.1 型号分类

表格

3.2 常规技术参数

表格

注：可根据客户需求定制特殊尺寸、耐高温、耐油等特殊规格产品

四、安装指南

4.1 安装前准备

核对裙板型号、规格、长度与导料槽尺寸是否匹配；

检查配套角铝、夹持器、螺栓等辅件是否齐全；

清理导料槽侧板内壁与皮带表面的积料、杂物，确保安装面平整；

准备安装工具：扳手、美工刀、卷尺、记号笔。

4.2 安装步骤

裁切下料：根据导料槽实际长度，用卷尺量取对应尺寸的裙板，用美工刀沿垂直方向裁切整齐，切口保持平整无毛刺。

定位划线：将裙板贴靠在导料槽侧板内侧，底部唇边接触皮带表面，确定安装高度后沿裙板顶部在侧板上划定位线。

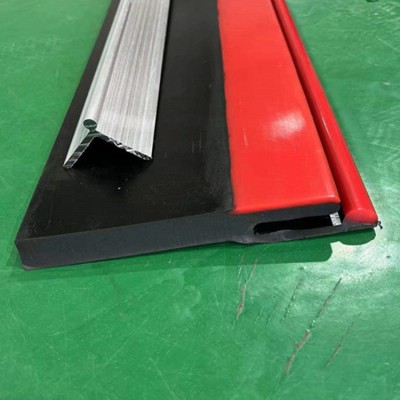

放置角铝：将固定角铝紧贴裙板上部固定段外侧，对齐定位线。

安装夹持器：将夹持器卡在角铝与侧板边缘，每间隔 500mm 安装一套夹持器，均匀分布。

调整间隙：微调裙板高度，使唇边底部与皮带表面轻微贴合（压缩量 3-5mm 为宜），确保唇边自然贴合无翘起。

锁紧固定：依次拧紧所有夹持器的锁紧螺母 / 手柄，确保裙板整体固定牢固，无松动、无偏移。

接口处理：多段裙板拼接时，接口处对齐紧密，不留缝隙，可涂抹少量密封胶补强。

4.3 安装验收标准

裙板整体平直，无扭曲、无翘起，沿导料槽方向直线度偏差≤5mm/m；

唇边与皮带表面贴合均匀，无明显缝隙，无局部过压现象；

夹持器固定牢固，用手扳动无松动；

皮带空载运行时，裙板无异常摩擦异响、无移位。

五、使用与日常维护

5.1 使用要求

产品应在额定温度范围内使用，禁止超温工况长期运行；

禁止尖锐硬物直接刮划、撞击裙板唇边；

皮带机启动前应检查裙板固定状态，确认无松动后方可开机；

输送强腐蚀性、高油性物料时，应选用对应定制款产品。

5.2 日常巡检

建议每日巡检一次，重点检查以下内容：

夹持器是否松动，裙板整体是否移位；

唇边磨损情况，是否出现局部缺口、开裂；

密封效果，两侧是否有明显漏料、扬尘现象；

接口处是否开裂、出现缝隙。

5.3 定期维护

每周：紧固一次夹持器紧固件，清理裙板表面积料；

每月：全面检查唇边磨损量，调整裙板高度补偿磨损量；

每季度：检查橡胶主体是否出现老化、开裂现象，评估剩余使用寿命。

5.4 磨损补偿调节

当唇边出现均匀磨损、密封间隙增大时，可松开夹持器，将裙板整体向下调整 3-5mm，重新锁紧即可恢复密封效果，无需立即更换。

六、常见故障与排除方法

表格

七、安全注意事项

安装维护必须停机进行：严禁在皮带运行状态下安装、调整、检修裙板，严格执行停机挂牌制度；

安装作业时注意防止手部夹伤，使用工具规范操作；

高空导料槽作业需佩戴安全带，做好高空防护措施；

更换下的废旧裙板应集中回收处理，不得随意丢弃，避免环境污染；

井下使用需选用符合煤矿安全标准的阻燃抗静电专用产品。

八、包装、运输与储存

8.1 包装

产品成卷包装，外层缠绕防水塑料膜，两端加护圈，附产品合格证、说明书。

8.2 运输

运输过程中避免阳光直射、雨淋，禁止与酸碱、油类及有机溶剂等腐蚀性物质混装混运，防止尖锐物穿刺。

8.3 储存

储存在干燥通风的室内库房，环境温度 0℃~35℃，相对湿度≤80%；

远离热源、火源，避免阳光直射；

禁止与酸、碱、油类及有机溶剂等有害物质接触；

成卷立放，不得重压，避免长期弯折导致**变形；

在规定储存条件下，保质期为 12 个月。
