自带半硫化层修补条输送带损伤快速修补胶料 修补块

自带半硫化层修补条输送带损伤快速修补胶料 修补块

常见故障处理

起泡脱落：打磨不干净、胶水未干透、滚压排气不充分；两端翘边：边缘未斜切、物料长期冲击边角，可在接缝额外薄涂一层密封胶；耐磨不足：重载工况选用加强型修补条。Sdmhxs。山东美奂橡塑有限公司

输送带冷粘修补条 使用说明书

一、产品简介

修补条是输送带冷硫化快速修复专用橡胶材料，背面带有CN 半硫化层，配合冷硫化粘接剂使用，可与输送带橡胶融为一体；无需热硫化设备，现场冷粘施工，修复后耐磨、抗撕裂。

产品分类

普通型修补条（无织物层）

厚度 2.5～3.2mm，柔韧性好；适用于皮带表层划伤、浅磨损、接头封口、边缘轻微破损。

加强型修补条（内置尼龙织物加强层）

厚度 4.2～4.8mm，抗拉强度更高；适用于输送带纵向撕裂、穿透性划伤、重载皮带结构性破损。

常规规格

宽度：50/75/100/150/200/300mm；卷材标准长度 10m；可按需裁切、定制宽度厚度。

二、适用范围

橡胶输送带、织物芯皮带现场抢修；

长距离表层划伤、纵向撕裂、皮带边缘磨损、局部橡胶破损；

冷粘接头封口防护；

不适用于钢丝绳芯输送带大面积穿透断裂修复（需配套专用修复方案）。

三、主要性能

粘接方式：冷硫化粘接

工作温度：-20℃～+80℃

特点：耐磨弹性佳、抗冲击、防水耐老化；施工便捷，固化后可快速投入运行

储存保质期：阴凉干燥环境 18 个月，避免阳光暴晒、高温堆放

四、施工工具清单

角磨机 + 钨钢打磨碟、清扫刷、清洗剂、冷硫化粘接剂（配套固化剂）、胶刷、压实滚轮、美工刀、卷尺

五、标准施工步骤

施工前必须停机断电，做好安全防护

标记与打磨

以破损位置中心画线，打磨范围超出伤口四周 3～125px；打磨至橡胶新鲜粗糙面，清除浮胶、毛刺，禁止过度打磨损伤皮带内部织物。

清洁活化

使用专用清洗剂反复擦拭打磨区域，彻底清除粉尘、油污、水分，自然晾干 5～10 分钟；潮湿环境延长晾干时间。

调配胶水

冷硫化粘接剂按配比混合胶水与固化剂，充分搅拌；调好胶液2 小时内用完。

涂刷胶层

输送带打磨面、修补条半硫化层两面均匀涂刷第一层胶水；晾至指触微粘、不粘手，再涂刷第二遍胶水，再次晾置至微粘状态。

贴合压实

撕掉修补条保护膜，对准破损位置平整贴合；从中间向两侧用压实滚轮反复滚压，彻底排出内部空气，杜绝气泡。修补条两端建议斜切 45°，减少起翘。

固化等待

常温环境固化：1～2 小时可轻载试运行；充分固化 6 小时以上满负荷运行；气温低于 10℃，建议热风辅助加温、延长固化时间。

六、重要注意事项

打磨不充分、表面有油污、积水、粉尘，极易造成修补条脱胶；

胶水晾置时间必须到位，未干透粘接会起泡、粘接强度大幅下降；

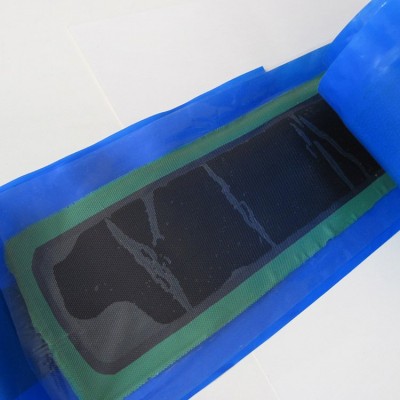

修补条蓝色 / 透明膜为保护膜，施工前撕掉；黑色耐磨面朝外，半硫化粘接面贴皮带；

伤口存在孔洞、贯通撕裂，优先底部加固，再表面贴修补条；

储存远离热源、酸碱溶剂，卷材直立存放，防止挤压变形；

阻燃工况请选用阻燃型修补条。
