电机试验铁地板：它和普通铁板到底“差”在哪？

在电机制造与研发领域，要确保电机性能数据的准确可靠，除了测试仪器外，还有一个看似基础却很重要的部件——电机试验铁地板。它不仅是承载电机和设备的基础，也是保障测试稳定性、减少振动干扰的设施，在电机测试系统中扮演着重要角色。

什么是电机试验铁地板？

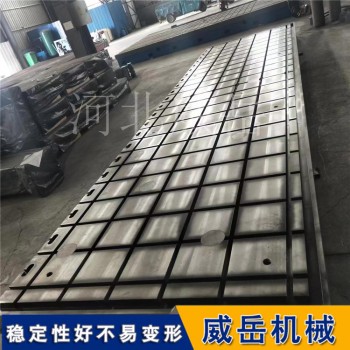

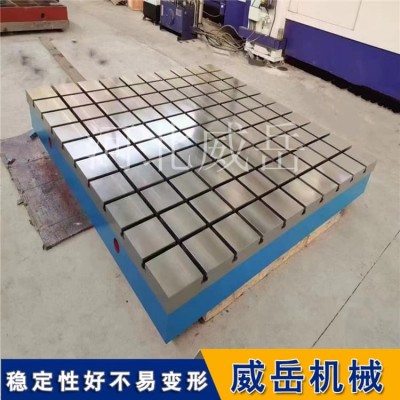

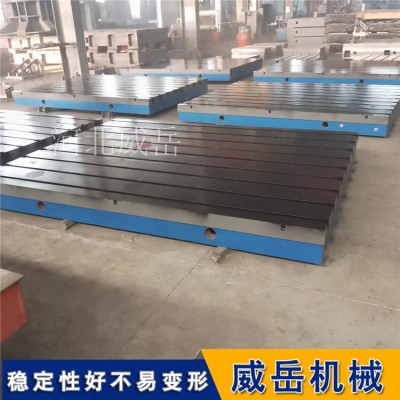

电机试验铁地板，也叫铸铁地板、T型槽铁地板或试验平台，是专门为电机、发动机、测功机等设备性能测试设计的承载平台。它的工作面上通常加工有标准的T型槽和定位销孔，用于固定各类电机、测试设备和工装夹具，确保在测试过程中设备安装位置稳定。

这个平台广泛用于电机制造企业的质检与研发部门、第三方检测机构、高校实验室以及电机维修等领域，是电机扭矩、转速、效率、振动、噪声等指标测试中常见的基础装备。

核心构成与设计要点

一个设计合理的电机试验铁地板，通常会围绕“稳、准、抗振、耐用”几个方面展开。

首先，材质与结构是稳定的基础。平台通常选用高强度铸铁，如HT250或HT300，要求较高的测试会选用QT600球墨铸铁。这类材质密度较高，具备一定的减震性，能吸收电机运行时产生的振动。结构上多采用箱型封闭框架设计，内部有加强筋，以提升整体的抗扭刚度，即使承载数十吨的重型电机，台面变形也较小。

其次，精度是数据的保障。平台工作面的精度会影响测试数据的可靠性。按国家标准，试验平台分为不同等级，数值越小精度越高。高要求的研发测试会选用0级甚至00级平台，平面度误差可控制在较小的范围内。安装时还需用水平仪校准，确保整体水平度满足使用要求。

同时，减振设计有助于减少干扰。电机运行时产生的振动可能会对传感器信号造成影响。部分铁地板在底座与地面间会加装减振垫，配合阻尼设计，可以将外部振动的传递控制在一定范围内。有些方案还会与车间地面做隔离处理，以阻断外部振动的传导。

此外，为应对测试中的油污和冷却液，平台表面会进行加工和防锈涂层处理。

选型时需要注意的几点

选择合适的电机试验铁地板，需要综合考虑被测电机的特性。

首先要看承载能力。平台的额定承载需要覆盖电机重量和所有工装的总重，并留出一定的余量。例如，测试10吨重的电机，建议选用额定载荷不低于12.5吨的平台，避免长期超载导致台面变形。

其次是平台尺寸。工作面积一般建议是被测电机投影面积的1.5到2倍，四周留出操作和维护空间。

第三是T型槽规格。需要根据电机底座安装螺栓的规格，选择适配的T型槽槽宽，常见的有14mm、18mm、22mm、28mm等。槽的加工精度也会影响电机固定的牢固程度。

z后是精度等级。根据测试要求来选，研发类测试选高等级平台，常规出厂质检可以选精度稍低的等级。

安装与日常维护

一块铁地板，也需要规范的安装和日常维护。安装时，需要在混凝土基础上进行，通过可调地脚螺栓调平，并固定，防止使用中位移。日常使用后要及时清理台面上的铁屑和油污。建议定期涂抹防锈油，长期不用时做好防锈覆盖。此外，每隔半年到一年可以重新检测平台的水平度和平面度，及时发现和调整问题。

结语

电机试验铁地板虽然不像传感器那样显眼，但它是测试系统的基础保障。一块设计合理、制造规范、维护到位的铁地板，有助于提升测试数据的重复性与准确性，延长设备使用年限，为电机产品的研发与质量控制提供支撑。在电机产业发展的过程中，选好、用好这块“基石”，具有实际意义。
