电机试验铁地板，重型台面抗冲击防变形，适合电机耐久试验

电机试验平台：现代工业测试的“核心利器”，实测离不了

电机作为现代工业的心脏，其性能优劣直接关系到整机设备的运行效率与可靠性。无论是传统制造业的电机，还是面向新能源汽车、机器人等领域的高精度电机，在出厂前都须经过严苛的性能验证。承担这一关键任务的，正是电机试验平台，一个集机械、电气、测控与软件于一体的集成化测试系统。

什么是电机试验平台？

电机试验平台，又称电机综合试验台或电机测试系统，是专门用于电机性能测试、可靠性验证及参数校准的综合性设备。你可以将其理解为电机的综合体检心。它不仅判断电机能不能用，更准地量化它用得多好，评估电机在不同工况下的表现。

该平台的应用贯穿电机的整个生命周期，广泛应用于电机制造企业的研发与质检、新能源汽车驱动系统测试、电机维修检测以及第三方检测机构等领域。

平台核心构成与工作原理

一套完整的电机试验平台通常由五大子系统构成，协同完成复杂的测试任务：

一，机械对接与加载子系统。这是平台的骨架与阻力器。核心部件包括高刚性、高精度的基础承载平台，多为铸铁或焊接钢结构，和加载设备，如测功机。测功机用于模拟电机的实际负载，常见类型包括磁粉、电涡流和电力测功机，其中电力测功机可将测试产生的电能回馈电网，更为节能。

二，电气输入与测量子系统。负责提供驱动电源并采集电气参数。通过高精度功率分析仪等设备，测量电压、电流、功率、功率因数等关键数据。

第三，数据采集与控制系统。这是平台的大脑。通常采用工业计算机与PLC，即可编程逻辑控制器架构，负责协调控制整个测试流程，并高速同步采集来自所有传感器的信号。

第四，冷却与温控子系统。为被测电机及负载设备提供散热，确保测试安全进行。在模拟高低温环境测试时，还需配备环境舱。

第五，软件与分析子系统。提供人机交互界面，支持自动化测试序列编辑、实时数据监控、分析与报告生成。

核心测试功能与价值

电机试验平台能够完成从基础参数到复杂工况的测试，主要包括：

性能特性测试。测量电机的转速、扭矩、功率、效率等核心参数，并绘制电机特性曲线。例如，通过负载试验可获取电机在不同负载下的效率分布图，对于新能源汽车驱动电机优化能效至关重要。

可靠性与耐久性测试。模拟长期负载、启停循环、高低温及湿度等恶劣环境，验证电机的使用寿命与稳定性，常用于工业电机和汽车驱动电机的可靠性验证。

安全与故障模拟测试。可模拟电机堵转、缺相、绝缘老化等故障，检测电机保护机制的响应速度与故障预警能力。同时进行绝缘电阻、耐压等安全试验。

选型要点与关键技术参数

选择合适的电机试验平台，需关注以下核心参数，避免凭经验、看外观的误区：

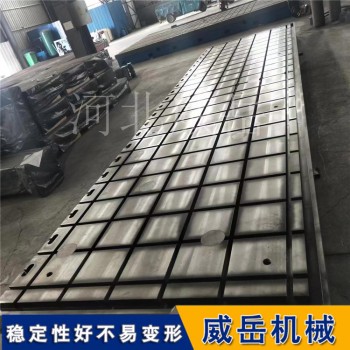

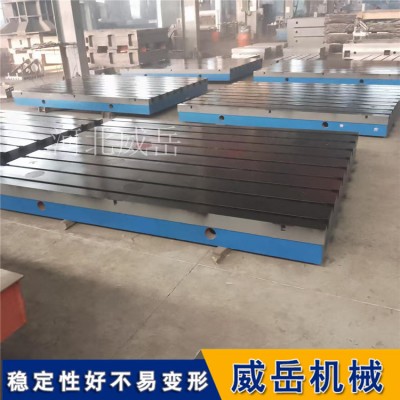

一，承载能力与平台尺寸。需根据被测电机的重量、尺寸及场地空间选择。平台尺寸需满足工件大长宽加至少二百毫米操作余量的原则。厚度与承载相关，轻载场景选三十至四十毫米厚度，重载如大型焊件则需选八十毫米以上厚度并搭配加强筋。

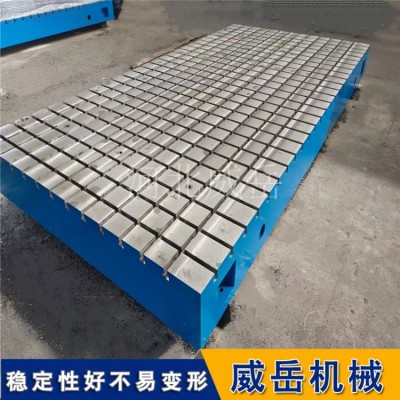

二，T型槽精度。平台工作面的T型槽用于固定电机与夹具，其槽宽和间距直接决定适配性。常规槽宽有十四毫米、十八毫米、二十二毫米、二十八毫米，分别适配M十二至M二十四规格的螺栓。槽间距越小，夹具固定越灵活。

第三，平面度与刚度。平台工作面的平面度通常要求不超过零点零五毫米每米，避免因台面不平导致电机安装倾斜，影响测试精度。平台本体需具备高刚性，测试时振幅需控制在零点零一毫米以下。

第四，测功机类型与功率。根据测试需求选择磁粉、电涡流或电力测功机。电力测功机虽成本较高，但节能效果显著，适合长时间耐久测试。

行业应用实例

在新能源汽车领域，依据GB/T 18488等标准，对驱动电机进行效率测试、温升测试及路谱模拟加载测试。先进平台可将电机绕组温升控制在正负二摄氏度内，助力车企提升整车续航。

在大功率风电与轨道交通领域，采用四象限变频技术的试验平台，可将测试电能回馈电网，节能效率超过百分之六十五，大幅降低大型电机测试能耗。

维护与保养

为确保长期精度，平台需定期维护：用无尘布擦拭工作面，避免铁屑影响精度；每年至少进行一次平面度、同轴度校准；长期闲置需涂抹防锈油，避免受潮生锈。

结语

电机试验平台不仅是电机质量的守门员，更是推动电机技术创新的重要推手。随着工业向、智能化发展，电机试验平台也从传统的手动操作、人工读数向自动化、智能化和能量回馈方向演进，持续为电机产业的升级提供着不可或缺的技术支撑。
