电机测试台底下那块“铁疙瘩”：承重/精度/寿命，全靠它兜底

做电机这行的朋友都知道，买了一套几十万甚至上百万的测试系统，传感器是进口的，测功机是品牌货，软件界面也看着挺高大上。结果用了一段时间发现，数据怎么老是飘？今天测一个数，明天再测同一个电机，出来的曲线对不上。

排查了半天，线也重新接了，传感器也送检了，z后问题出在哪？很可能就是不起眼的那块底座平台。

这东西是干嘛的？

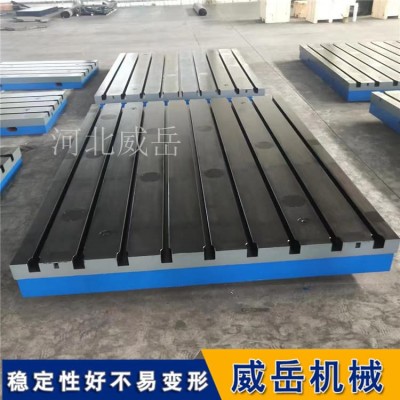

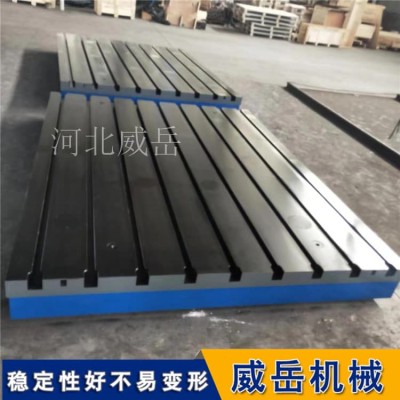

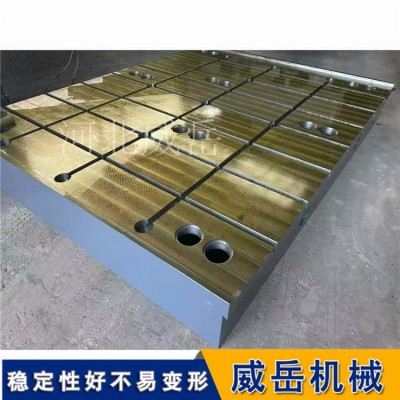

说白了，这就是一块专门用来固定电机和各种测试设备的大铁台子。表面上开了一排一排的T型槽，螺栓可以在槽里滑动，方便固定不同尺寸的电机底座。

看起来就是个铸造平台，但它的作用不是随便找个铁板就能替代的。电机一转起来，尤其是大功率电机或者高速电机，那个振动是实打实的。如果底座不够稳，电机在那儿晃，传感器测出来的扭矩、转速能准吗？肯定不准。

所以这个承载台面的根本任务就两个：一是把电机牢牢摁住，二是把振动给消化掉。

为什么有的用十年还稳，有的两年就废了？

这里头主要是几个细节差别。

材质

正经的承载底座用的是铸铁，不是普通钢材焊接的。铸铁这东西有个好处，密度大、自身重，而且内部晶粒结构能吸收一部分振动能量。说白了就是敦实、不爱跟着瞎晃。

常用的有HT250、HT300，要求高一点的会用QT600球墨铸铁。你要是看到哪个厂家拿普通钢板焊一个台子跟你说一样用，那基本可以绕道走了。

结构设计

光材料对还不够，里头的结构也很关键。好的试验基座不是实心的，而是做成箱型框架，内部有纵横交错的加强筋。这样做既能保证强度，又不会太重。而且加强筋的布局是有讲究的，尤其是电机安装的位置下面，筋要加密，不然重载的时候台面会产生微小的凹陷，肉眼看不出来，但传感器能捕捉到，数据就偏了。

加工精度

工作台面是经过机加工的，国家标准分了几个等级。00级、0级、1级、2级，数字越小越平。高要求的测试台，比如做新能源汽车驱动电机研发的，通常会选00级或者0级的板子，整个面的平面度可以做到0.01毫米每米以内。

安装的时候还要用水平仪一点一点找平，地脚螺栓慢慢调，有时候能调大半天。这一步要是糊弄过去，再好的板子也白搭。

选型的时候容易踩的坑

很多人觉得选这个就是看尺寸和承重，差不多就行了。其实有几个细节容易出问题。

承载能力

额定载荷不是说能放多重的电机就行，得把电机本身、测功机、所有工装夹具的重量全部加起来，然后再留出20%到30%的余量。比如你总重8吨，那至少按10吨往上选。别想着刚好够用，设备运行的时候有动态冲击力，长期满负荷用，台面会慢慢变形。

T型槽规格

这玩意儿看着简单，但槽宽选错了就很麻烦。常见的槽宽有14、18、22、28毫米这几种，对应不同规格的T型螺栓。选的时候得看你的电机底座安装孔用多大的螺栓，然后反过来选槽。槽宽选小了螺栓穿不过去，选大了垫片接触面积不够，锁不紧。

减振措施

这是很多实验室容易忽视的一点。基座本身重，但如果不做减振处理，车间里其他设备的振动会通过地面传导过来，干扰测试数据。通常的做法是在底座和地面之间加减振垫，阻尼比在0.08到0.1左右，能把外部振动的传递率压到10%以内。条件允许的话，把测试区域的地面单独做隔振处理，跟车间其他地方物理分开。

日常维护没那么复杂

这东西皮实耐用，但也不是买了就不用管了。

每次用完，台面上的铁屑、油污及时清掉，不然时间长了会腐蚀工作面，影响平面度。长期不用的话，抹一层防锈油，然后用油纸盖住就行。

另外建议每年找人用电子水平仪或者激光干涉仪测一下平面度和水平度，看看有没有变化。地脚螺栓也检查一下有没有松动，拧一拧。就这些，花不了多少功夫，但能保证你的测试数据一直稳。

说到底

电机测试这事儿，越是追求数据准确，越得把基础的东西做好。传感器、软件这些当然重要，但底下那块承载平台如果不够稳，上面花再多钱也是白搭。这就跟盖房子一样，地基都不牢，装修再漂亮有什么用？

所以下次调试数据对不上的时候，别光盯着线缆和软件看，低头瞅一眼那个铸铁基座，说不定问题就找着了。
