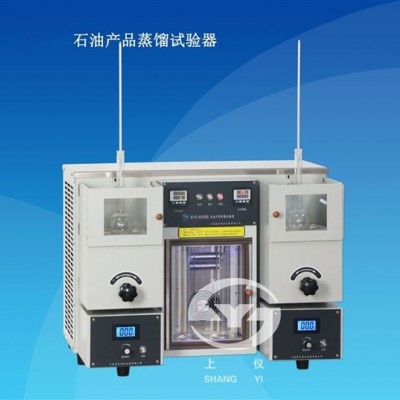

柴油蒸馏仪核心原理与操作流程

柴油蒸馏仪是石油化工领域用于测定柴油及其他石油产品蒸馏特性的关键设备，其核心原理、结构组成、操作流程及技术特点如下：

一、核心原理

柴油蒸馏仪基于物质沸点差异实现分离。通过可控加热使柴油样品汽化，蒸汽经冷凝管冷却后重新液化，收集不同温度区间的馏分。系统记录温度与馏出体积的对应关系，生成馏程曲线，反映柴油中各组分的沸点分布，进而评估其品质与适用性。例如，初馏点过低可能导致汽油气阻，终馏点过高易引发燃烧不全。

二、柴油蒸馏仪结构组成

1.加热系统：采用电热棒、电热板或金属浴加热，配备进口PID数显温控器，控温精度达±1℃，确保温度稳定。

2.冷凝系统：冷凝管由φ14×1黄铜管制成，展开长度560mm±2mm，确保蒸汽充分冷凝；配备全封闭式压缩机制冷或外接循环冷却水，维持冷凝管温度稳定。

3.馏分收集与计量：使用100mL量筒（分度1mL）或自动收集器，实时计量馏出体积；接触式图像传感器或高精度传感器持续扫描液面，自动触发终点判断。

4.安全防护：

①双级安全联锁：温度超限自动切断加热，气压异常时启动机械泄压阀。

②防倒吸装置：停电瞬间封闭冷凝管，防止样品回流污染。

③冷阱设计：捕获99.9%挥发组分，避免实验室污染。

三、柴油蒸馏仪操作流程

1.样品准备：将100±2mL柴油样品注入蒸馏瓶，加入3-5粒沸石，静置5分钟消除气泡。确保蒸馏瓶支管与冷凝管密封良好，防止漏气。

2.参数设置：通过触控屏设定升温程序：汽油初馏点阶段以10℃/min升温，200℃后切换为5℃/min；柴油实验需根据标准调整加热速率。

3.蒸馏过程：启动加热，系统自动记录温度-体积数据，生成符合GB/T6536标准的蒸馏曲线。当残留液体约为5mL时，调整加热功率，确保终馏点时间符合规定范围。

4.结果处理：实验结束后，用甲醇浸泡冷凝管2小时或采用超声波清洗技术，去除残留物。系统自动计算馏程、纯度等参数，支持脱机打印或USB导出数据。

四、技术特点

1.高精度控温：采用Pt100 RTD温度探头，数字显示温度，精度0.1℃，确保实验重复性误差≤0.8%。

2.自动化与智能化：内置微处理恒温器及PID控制，实现升温程序自动切换、馏分终点自动判断。

3.安全与环保：

防爆设计：电炉箱用冷轧钢板制成，配备观察窗，便于监控实验过程。

节能环保：长期停用时，排空冷却水箱并注入0.1%苯并三唑防锈剂，延长设备寿命。

4.模块化与扩展性：支持双管加热，可同时进行汽油、柴油实验，切换温度仅需5分钟。配备标准接口，可连接计算机进行数据处理，或扩展防倒吸装置、冷阱等配件。
