GBT43815-D2波纹套管弯曲试验仪半硬质套管弯曲仪

GBT43815-D2波纹套管弯曲试验仪 半硬质套管弯曲试验仪 半硬质及波纹套管弯曲试验仪 半硬质套管及波纹套管弯曲试验机

一、波纹套管弯曲试验仪前言：

　　本试验机适用于波纹套管等材料做弯曲试验用，弯曲的角度为90°，试验后，观察试样有无裂痕。产品符合GB/T43815《建筑用硬聚氯乙烯（PVC-U）绝缘电工套管及配件》、JG 3050《建筑用绝缘电工套管及配件》、GB 20041.21《电缆管理用导管系统 刚性导管系统的特殊要求》等标准要求。

二、波纹套管弯曲试验仪技术参数：

1、试样导管直径: 16、20、25mm。

2、弯曲内半径：48、60、75mm。

3、试样弯曲总角度：90°

4、外形尺寸：350×250×255mm（长×宽×高）

5、重量：17kg

三、波纹套管弯曲试验仪结构说明：

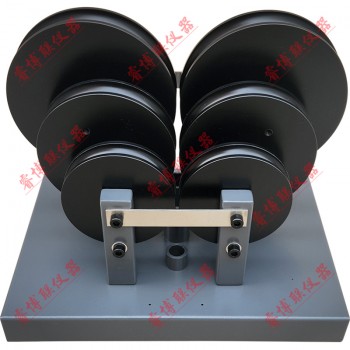

　　本试验机由底座、支架、成型模、弯曲型辊装置等组成。

四、波纹套管弯曲试验仪操作：

4.1 将试验机放置平稳，表面擦拭干净。

4.2波纹套管：

取六根波纹套管试样，每根试样长度至少为其外径的12倍。

其中三根试样在常温下进行试验，另三根试样放入低温箱内，箱内温度控制如下：

a）-5型和90型，箱温度为-5℃±2℃；

b）-15型、-25型和90/-25型，温度为-15℃±2℃。

将低温箱内处理好的套管取出立即进行试验，将套管垂直放于图D.2所示的弯曲试验装置中进行弯曲，弯曲半径应符合表D.2规定。先向左弯曲大约90°，然后回到垂直位置，60s±2s后再向右弯曲大约90°，回到垂直位置停留60s±2s，以上操作重复进行4次，在z后一次不将试样弯曲回到垂直位置，而使其处于与垂线成45°角的弯曲位置保持5min，然后将套管一端朝上，一端朝下，按图D.3规定选择相应的量规，检查量规能否在其自重作用下从管中自由滑落及套管表面情况。
