GBT43815-D1实壁套管弯曲试验机

GBT43815-D1实壁套管弯曲试验机 电工套管弯曲试验机 电工导管弯曲试验机 塑料管弯曲试验机

一、实壁套管弯曲试验机前言：

　　套管弯曲试验机适用于绝缘电工套管等材料的弯曲试验，弯曲的总角度为180°，试验后，观察试样有无裂痕。本试验机能在一台设备上测试标准规定的三种导管，不需要更换成形模及弯曲型辊。产品符合GB/T43815《建筑用硬聚氯乙烯（PVC-U）绝缘电工套管及配件》、JG 3050《建筑用绝缘电工套管及配件》、GB 20041.21《电缆管理用导管系统 刚性导管系统的特殊要求》等标准要求。

二、实壁套管弯曲试验机技术参数：

1、试样导管直径：16、20、25mm

2、成形模槽底半径：48、60、75mm

3、弯曲型辊中心轨迹半径：84、105、131.25mm

4、成形模及弯曲型辊槽半径：8.1、10.1、12.6mm

5、弯曲型辊槽底直径：24、30、37.5mm

6、试样弯曲总角度：180°

7、外形尺寸：350×320×850mm（长×宽×高）

8、重   量 ：37kg

三、实壁套管弯曲试验机结构说明：

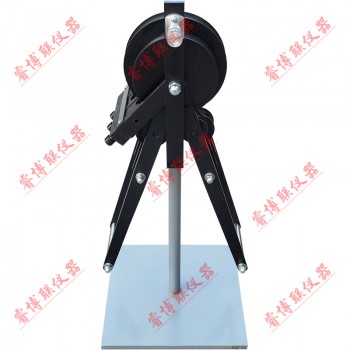

　　本试验机由底座、支架、成型模、弯曲型辊、夹紧装置等组成。

四、实壁套管弯曲试验机操作：

1、将试验机放置平稳，表面擦拭干净。

2、试验前，先将弯曲辅助件插入每个试样中，弯曲辅助件可以是由无毛刺的，直径为1-2mm的钢丝所绕成的密圈弹簧（弹簧的外径比所规定的导管Z小内径小0.7-1mm）。或采用生产厂所推荐的弯曲辅助件。

3、将试验机两边的手柄抬起，根据不同直径的试样，选择相应的成形模（轮），将试样插入成形模和弯曲型辊（轮）之间，转动夹紧手柄，用夹紧装置轻轻夹在成形模的槽中。

4、将试样两边的手柄缓缓压下，使试样弯曲的总角度约为180°，以至在放开型辊时，试样所弯曲到90°角，在90°角这一位置上，应在不损坏试样及弯曲辅助件的情况下。

5、试验后，观察试样有无裂痕。

6、如试样不易取出，可拨出定位销，将夹紧装置转动一定角度后，取出试样。

7、试验结束后，将试验机擦拭干净，放在干燥处保存。
