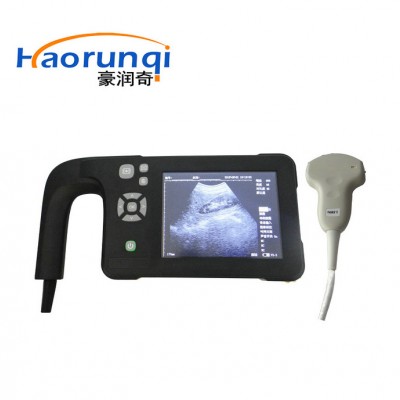

新工艺设计动物B超S4

新工艺设计动物B超S4，采用新工艺，外观塑料壳手持式结构，使得手持式仪器操作更舒适，测孕侧疾

病成像清晰，可实现图像实时、冻结、存储、调出、上下翻转、左右翻转和大容量电影回放；具有多级扫描

深度、动态范围、帧相关系数调节和焦点数、焦点位置调节等功能。新工艺设计动物B超S4工作原理根据

动物不同组织器官具有不同的密度和不同的超声传播速度，即不同的声阻抗（介质密度与声速的乘积）的特

性，以有一定规律的电脉冲去激励压电晶片（换能器），使其产生一定频率的超声波，将这种超声波（声

能）射入动物体内，经体内不同脏器的界面而产生反射回波；反射的不同大小的回波被原发射超声波的换能

器接收，从而又将接收的回波（声能）转换为电脉冲，这种电脉冲经放大，检波及数字扫描变换等处理后

，形成标准视频信号，在监视器屏幕上显示出脏器截面图像。

动物B超S4技术规格：

型号 DL-S4

探头 LNA40/7.5MHZ

高频线阵6.5MHZ直肠 CXA50R/3.5MHZ凸阵 CXA20R/5.0MHZ微凸

*大探测深度（mm） ≥80 ≥140 ≥9000

分辨率（mm）侧向 ≤1（深度≤60） ≤3（深度≤80）

≤5（80＜深度≤130） ≤3（深度≤60）

轴向 ≤1（深度≤80） ≤1（深度≤80） ≤1（深度≤60）

盲区（mm） ≤3 ≤6 ≤5

几何位置

精度（%）横向 ≤5 ≤7.5 ≤7.5

纵向 ≤5 ≤5 ≤5

监视器尺寸 5.6英寸

显示模式 B、B+B、4B、B+M、M

图像灰阶256级

图像存储64帧

电影回放 ≥400帧

扫描深度调节 70mm-240mm

图像翻转上/下、左/右

体标16种

图像处理伪彩、灰度校正、图像平滑、直方图

频率调节3档

帧相关调节支持

测量距离、周长、面积、体积、孕龄、预产期

连续工作时间大于3小时

尺寸长（230mm）*宽（120mm）*高（38mm）

净重 700g
