通用型试验铁底板（试验台底座）技术要求与选型标准

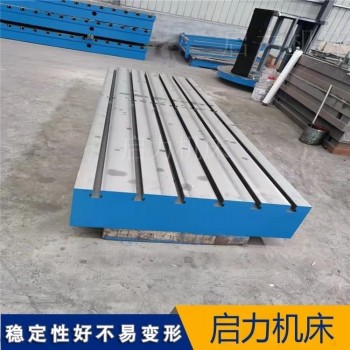

通用型试验铁底板，作为各类工业检测、设备安装以及精测量的基础支撑平台，其性能优劣直接关乎测试数据的准性、设备运行的稳定性乃至整个实验流程的可靠性。从汽车零部件的严苛测试，到科研领域的实验，试验铁底板的技术要求与选型标准都起着决定性作用。以下将深入剖析其关键技术要求与科学选型准则。

一、技术要求

（一）材料与铸造工艺

材质选择：主流材质为HT250或HT300灰铸铁。HT250抗拉强度≥250MPa，HT300则≥300MPa，能为底板提供坚实的强度保障。金相组织方面，石墨形态需以A型（均匀分布）为主，珠光体含量达≥95%，这使内部组织致密，提升材料的综合性能。在面临冲击、振动等复杂工况时，QT450-10球墨铸铁可作为备选，其延伸率≥10%，能更好地吸收量，适应动态载荷。

铸造质量把控：树脂砂工艺是铸造试验铁底板的理想之选，能大程度减少气孔、夹砂等常见铸造问题，确保铸件质量。为去掉内应力，防止使用过程中变形，铸件需进行时效处理。自然时效时长应≥6个月，人工时效则将铸件加热至550℃并保温4小时。有数据表明，未经充分时效处理的底板，使用3个月后平面度偏差可达0.15mm/m，远超出标准允许范围，严重影响使用精度。

（二）机械加工精度

基准平面精度：试验铁底板的工作表面需历经精铣与刮研两道工序。依据使用场景不同，平面度要求划分为三个级别：普通级为0.05mm/m，适用于一般设备安装，如普通机械装配；精级达0.02mm/m，常用于对精度有较高要求的设备，像三坐标测量机底座；高精度级更是严格至0.005mm/m，常见于激光干涉仪校准平台这类测量场景。表面粗糙度方面，一般要求Ra≤1.6μm，对于重要接触面，需进一步提升至Ra0.8μm，以减少摩擦，确保设备运行平稳。

二、选型标准

（一）依据精度需求选型

高精度检测场景：如实验室环境下进行的零件测量、光学仪器校准等，需选用平面度精度达0级或1级的试验铁底板。以1000mm×750mm规格为例，0级平台允许公差为±0.015mm，1级公差为±0.03mm，能为高精度检测提供可靠基准。

普通工业检测场景：一般机加工车间的设备安装、零件划线等普通工业检测工作，选择2级精度的试验铁底板即可满足需求，其平面度公差相对宽松，可降低成本投入。

（二）基于尺寸与承载能力选型

小型零件测量：针对小型零件测量工作，600×400mm或800×500mm规格的试验铁底板便能胜任，尺寸小巧灵活，便于操作与放置。

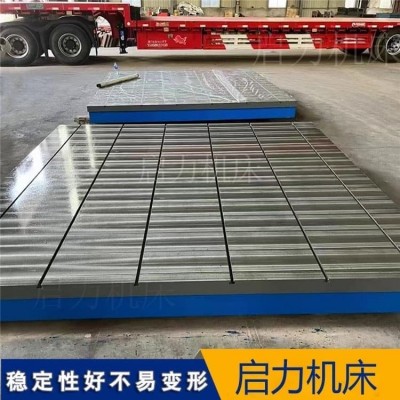

大型设备检测：若涉及大型设备检测，如汽车、大型机械部件等，需选用1000×750mm或更大尺寸的拼接平板。拼接平板可根据实际需求灵活组合，同时要依据设备重量、测试过程中的冲击与振动载荷，合理选择承载能力适配的底板，确保在大负载条件下，底板依旧能保持良好的稳定性与可靠性。

通用型试验铁底板的技术要求与选型标准紧密关联，从材料的精心挑选、加工精度的严格把控，到功能设计的考量，再到根据不同使用场景进行科学选型，每一个环节都至关重要。用户需深入了解自身需求，综合各项因素，方能挑选出契合实际应用的试验铁底板，为工业生产、科研实验等工作提供坚实可靠的基础支撑。
