电机测试平台功能应用指南：多环境构建方案与案例

在电机研发、生产和质量控制环节中，一套可靠的电机性能测试平台是必不可少的核心装备。它不仅关乎产品性能的客观评价，更直接影响企业技术迭代速度和市场竞争力。本文将深入解析现代化电机测试平台的核心功能模块及其关键设计规范，为您构建或选型提供指导。

一、核心功能模块：构建全测试能力

一个完整的电机测试平台由五大核心模块协同工作，共同确保测试数据的准确性、可重复性：

动力加载与模拟单元：电机工况的“再现者”

核心设备：四象限可回馈变频器（如ABBACS880系列）、高动态响应测功机（磁粉式、电涡流式或电力测功机）、联轴器与扭矩转速传感器。

核心功能：模拟电机实际运行中的各种负载工况（恒转矩、恒功率、恒转速、动态加载），实现快加减速、堵转、过载等测试；四象限运行可将测试中产生的电能回馈电网，节能率可达85%以上。

关键指标：

转矩响应时间：<10ms（确保动态工况真实模拟）

转速控制精度：±0.05%FS（高精度稳态测试基础）

大转速/扭矩范围：需覆盖被测电机限参数120%以上

量回馈效率：>85%（显著降低长期测试成本）

精测量与传感单元：数据的“捕获者”

核心设备：0.02级高精度功率分析仪（如横河WT5000）、高线性度扭矩传感器（如HBMT40系列）、多通道温度巡检仪、高精度电流/电压传感器、振动噪声传感器、数据采集卡。

核心功能：实时、同步、高精度采集电机运行中的电气参数（电压、电流、功率、功率因数、谐波）、机械参数（转速、扭矩、输出功率、效率）、热参数（绕组、轴承、外壳温度）以及振动噪声等物理量。

关键指标：

功率测量不确定度：<0.1%（满足IEC60034-2-1等标准严苛要求）

扭矩测量精度：±0.05%FS（保证效率计算准确）

温度分辨率：0.1°C（精监控温升）

采样率：>100kS/s（捕捉瞬态和高速动态过程）

通道间同步精度：<100ns（避免相位差导致功率计算误差）

环境模拟单元：条件的“创造者”

核心设备：步入式高低温湿热试验箱、盐雾腐蚀试验箱、低气压（海拔）模拟舱、防尘防水试验设备、多轴振动台。

核心功能：模拟电机实际应用中可能遭遇的各种严酷环境，验证其环境适应性、可靠性与寿命。

关键指标：

温湿度范围：-40°C至+180°C，10%RH至98%RH（覆盖绝大多数工业及特殊环境）

温变速率：≥5°C/min（加速温度循环测试）

盐雾沉降量：1~2ml/80cm²/h（符合GB/T10125等标准）

低气压范围：可模拟海拔5000米（约70kPa）或更高

振动能力：按IEC60068-2-6，频率5Hz~2000Hz，加速度可达20g

构建或选择电机测试平台须遵循严格的工程设计规范，确保其长期稳定运行并输出可信数据：

精度溯源体系：

建立完整的量值传递链，定期使用更高等级标准器（如A高精度功率标准源）对平台传感器、仪器进行校准。

校准需覆盖全量程，多点校准，确保不确定度满足要求（如功率测量年校准不确定度<0.05%）。

严格遵循国际计量规程（如JJG622-2021《交流电能表检定规程》、ISO/IEC17025）。

低干扰电气与接地：

接地网：为测试平台建立专用接地，接地电阻<0.5Ω，与大功率设备接地严格分开，避免地环路干扰。

线缆：测量信号线使用双线（如STP），蔽层单点接地。动力线与信号线分层走线或保持足够距离。

高共模制：选用CMRR>120dB的测量设备，抑共模噪声（噪声电压<1mV）。

机械动力学匹配：

惯量匹配：负载端（测功机+联轴器）的转动惯量应覆盖被测电机转子惯量(Jm)的0.2~5倍范围，避免因惯量不匹配导致振荡或响应迟缓。

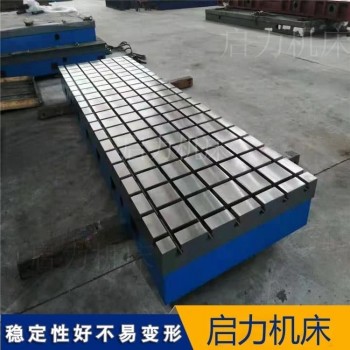

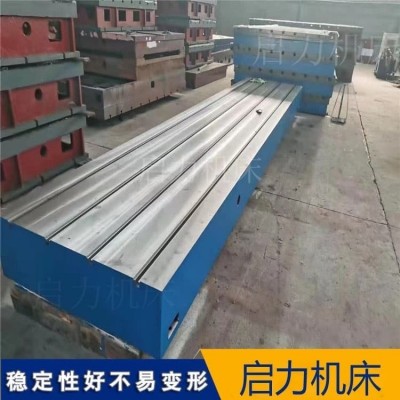

高刚性低振动：

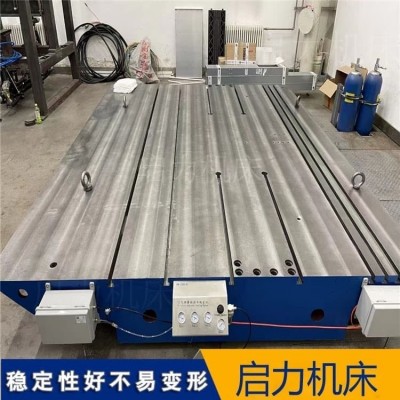

采用高刚性、低热变形基座（如花岗岩或聚合物混凝土）。

使用高性能隔振器（主动空气弹簧或机械隔振）将环境振动干扰降至低（<0.5µm/s）。

确保一阶谐振频率远高于测试频率（通常>500Hz）。

高同心对中：采用激光对中仪精细调整，确保电机轴与负载轴平行度≤0.02mm，径向跳动≤0.01mm，减少附加损耗。

一套设计精良、符合严格规范的电机性能测试平台，是企业提升研发效率、保障产品质量、赢得市场信任的核心基础设施。深入理解其功能模块的构成原理和关键设计规范，是进行科学选型、建设和可靠运行的基础。投于可靠、面向未来的测试平台，将为企业的技术创新和品质好提供久动力。
