煤矿瓦斯抽放管路设施---旁通式孔板流量计

瓦斯抽放管路设施----旁通式孔板流量计，煤矿井下瓦斯管路设施是保障矿井安全、高效生产的重要基础设施。以下是一些煤矿井下常用的瓦斯管路设施及其作用。

一、用途

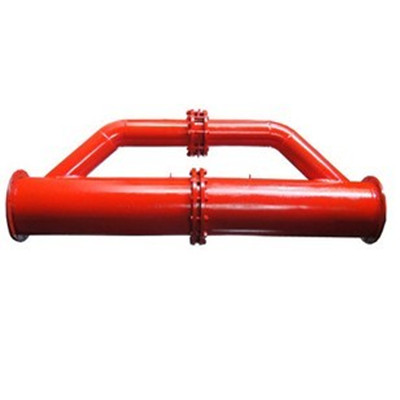

旁通式孔板流量计又称桥式孔板流量计，本产品含有直管，直管中安装有孔板，该孔板两侧的直管壁上分别设置一个测量管，其特征是：所述直管和一个桥管并联

式连接，二者内腔相互连通，并且所述直管和桥管的两个连接点分别位于两个测量管的外侧，所述桥管上安装一个启闭控制阀。此产品结构简单，设计合理，解决

了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。

二、结构

孔板流量计（旁通式）主要由进流体管路、旁通管路、取压嘴、紧固件、连接法兰、节流件、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔

轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。

三、特点

此产品结构简单，设计合理，解决了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。
