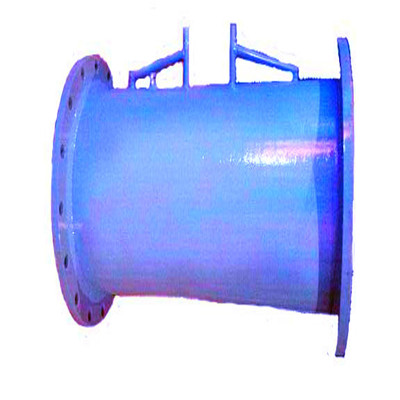

煤矿瓦斯抽放管路设施---v锥流量计

瓦斯抽放管路设施----v锥流量计，煤矿井下瓦斯管路设施是保障矿井安全、高效生产的重要基础设施。以下是一些煤矿井下常用的瓦斯管路设施及其作用。

一、产品结构

主要由：进流体管路、取压嘴、密封圈、连接螺栓与螺母、锥体、密封垫等构成。

二、性能特点

1、直管段要求低；V型锥流量计采用中心流线型结构和翼形支撑件的整流作用，巧妙地解决了长直管段整流的问题，它能够重塑流速曲线，在紧靠锥体上游和下

游区域内（前0.5～2D、后0～1D），将流速不规则的流体直接整流成接近理想流体，可充分满足伯努利定理的要求，获得很高的测量精度和重复性。

2、精度高，重复性好。其的锥形结构，使得流体在经过节流件时，流通面积是逐渐变化到小，而不是突然收缩，因此只产生高频低幅的小旋涡，使得输出差压非

常稳定，能够得到较高的精度和重复性。

3、量程比宽，压损低。量程比宽：通常为10：1，选择合适的参数可做到15：1；压损小：同样的β值，压损是孔板1/5~1/10。
