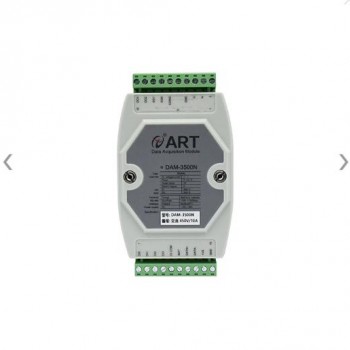

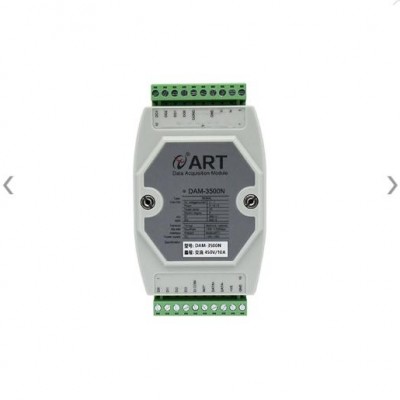

单相交流电量采集4路开关量DI 4路集电极开路输出模块

模拟量输入

输入通道

1路交流电流通道、1路交流电压通道

输入类型

电压输入，电流输入

电压量程（有效值）

默认450V（可定制，z大500V）

电流量程（有效值）

默认10A(内置采样电阻)

可定制外置互感器1A、5A、10A、20A、30A、60A、80A、100A、120A、150A、200A、250A、400A、500A）

注意：内置采样电阻不需要配互感器，通过内部采样电阻压降测量电流，

内置采样电阻型和外置互感器不可同时定制，只能二选一。

温湿度测量

板载温湿度传感器（仅T模块支持）

输出参数

电压、电流、有功功率、无功功率、视在功率、功率因数、有功电度、

无功电度、湿度（仅T模块支持）、温度（仅T模块支持）

注：含T尾缀模块具有测量环境温度、环境湿度的功能，

见1.5不同尾缀对比说明

采集信号

采集信号为电网标准交流信号，频率为50Hz

采样速率

电压、电流每500ms 采集 1 次

功率、电度每400ms 采集 1 次

分辨率

16位

采集精度

2％

电流互感器

内置采样电阻或外置电流互感器，见1.6外置互感器说明

能量

带能量存储功能

二次互感

带二次互感功能

隔离电压

1500V

数字量输入

输入通道

4路单端数字量输入（干接点或湿接点共阴极）

输入电压

干接点：逻辑电平 0：接地

逻辑电平 1：开路或悬空

湿接点：逻辑电平 0：0~+3V（z大）

逻辑电平 1：+5V~+30V

注意：悬空和湿接点高电平状态相同。

工作模式

DI 输入、低到高锁存、高到低锁存、计数器、频率测量

支持计数器功能

32位

计数器/频率输入范围

0~400Hz

其他

支持 DI 反向功能，支持信号滤波

隔离电压

3.75KV

数字量输出

输出通道

4路数字量输出

输出方式

集电极开路输出

z大负载电压 30V，每通道z大负载电流 100mA

工作模式

DO输出、低到高延时输出、高到低延时输出、频率计数输出、

频率固定输出

逻辑电平

逻辑 0：未导通

逻辑 1：导通

输出速度

支持 500Hz 脉冲输出

隔离电压

3.75KV

其他

通讯接口

RS485

波特率

1200~115200bps

看门狗

内置看门狗

供电电压

+10V~30VDC

电源保护

电源反向保护

功耗

额定值0.75W @ 24VDC

操作温度

-10℃～＋70℃

存储温度

-40℃～＋80℃
