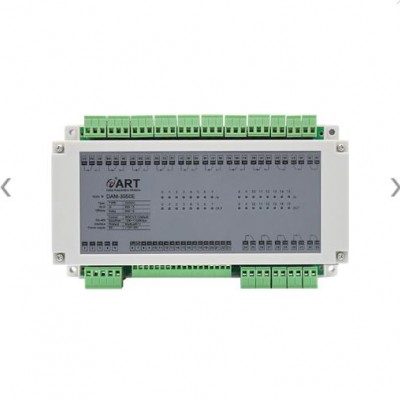

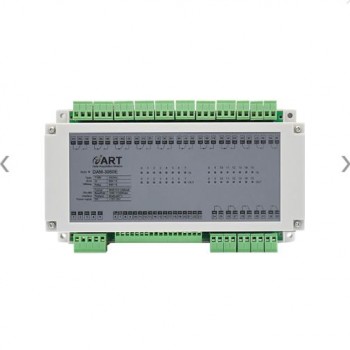

485开关量16路DI 16路继电器输出模块DAM3950A

数字量输入

输入通道

16路单端数字量输入（干接点或湿接点共阳极）

数字量输入电压

干接点：逻辑电平0：接地

              逻辑电平1：开路或悬空

湿接点：逻辑电平0：0~+3V（z大）

              逻辑电平1：+10V～+30V

注意：悬空和湿接点高电平状态相同。

工作模式

DI输入，低到高锁存，高到低锁存，计数器，频率测量

支持计数器功能

32位

计数器/频率输入范围

0~400Hz

其他

支持DI反向功能，支持信号滤波功能

数字量输出

通道

16路信号继电器，其中8路C型继电器（常开+常闭接点），

8路A型继电器（常开接点）

额定控制容量(电阻负载)注1

A型继电器：5A 250VAC/30VDC

C型继电器：NO：10A 277VAC，10A 30VDC

            NC：5A 250VAC，5A 30VDC

触点z大允许电流        (电阻负载)

A型继电器：5A

C型继电器：NO：10A，NC：5A

触点z大切换电压        (电阻负载)注2

A型继电器：277VAC/30VDC

C型继电器：NO：277VAC/30VDC，NC：250VAC/30VDC

z小适用负载(电阻负载)

100µA 100mV DC

继电器断开时间

A型继电器：10ms（z大），C型继电器：5ms（z大）

继电器接通时间

A型继电器：10ms（z大），C型继电器：10ms（z大）

机械寿命

A型继电器：500万次，C型继电器：1000万次

电气寿命

A型继电器：10万次以上，5A 250VAC，阻性负载，85℃，1S通1S断

C型继电器：1万次以上，NO：5A/NC：5A 250VAC，阻性负载，

室温，5S通5S断

工作模式

DO输出，低到高延时输出，高到低延时输出，脉冲输出

其他

通讯接口

RS485

RS485传输速率注3

z大180次/秒（单模块总通道，115200bps下）

z大24次/秒（单模块总通道，9600bps下）

z大3次/秒（单模块总通道，1200bps下）

波特率

1200~115200bps

看门狗

软件看门狗

供电电压

+10~30VDC

电源保护

电源反向保护

功耗

额定值0.5W @ 24VDC

操作温度

-10℃～＋70℃

存储温度

-40℃～＋80℃
