轮辐式筑路机械传感器

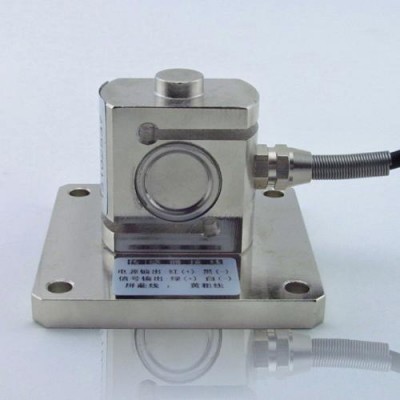

TJH-4A 轮辐式称重传感器

高度低，钢性好，精度高，抗偏载能力强。广泛应用于皮带秤、料斗秤、仓储秤、料罐、材料力学试验机、劳保安全检测设备。

额定载荷 Rated   Load

3~1000(kN)

综合精度   Comprehensive Precision

0.03  0.05(线性+滞后+重复性)

灵敏度   Sensitivity

2.0 mV/V

蠕变 Creep

±0.03   %F·S/30min

零点输出 Zero   Output

±1 %F·S

零点温度影响   Temperature Effect On Zero

±0.03%F·S/10℃

输出温度影响   Temperature Effect On Output

±0.03%F·S/10℃

工作温度 Operating   Temperature Range

-20℃～+65℃

输入阻抗 Input   Resistance

380±10 Ω 或750±15Ω

输出阻抗 Output   Resistance

350±3  Ω 或 700±5Ω

绝缘电阻   Insulation Resistance

>5000 MΩ

安全过载 Safe Load   Limit

150% F·S

供桥电压 Bridge   Voltage

建议 10VDC

材质 Material

合金钢或不锈钢

Alloy Steel or Stainless   Steel

传感器接线方式

Load Cell Mode of   Connection

输入+ ：红  Input +    ：Red

输入- ：黑  Input -    ：Black

输出+ ：绿  Output + ：Green

输出- ：白  Output - ：White
