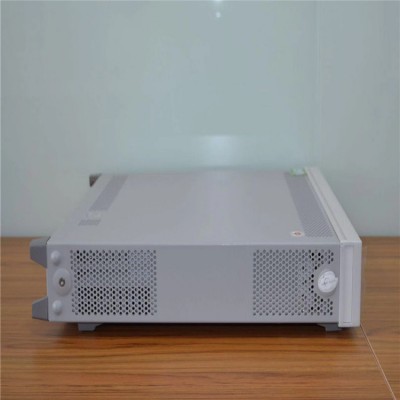

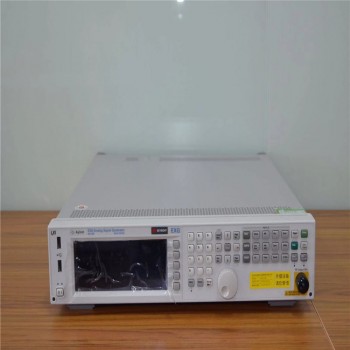

安捷伦N5173B射频传感器40GHz

 Agilent Keysight N5173B射频发生器

N5173B 是 Agilent Keysight HP 的 40 GHz 射频发生器。

特征

平衡预算和性能以解决微波元件和接收器的参数测试

为微波回程链路执行 LO 上变频或为接收机测试执行 CW 阻塞

通过 600 μs 频率切换z大限度地提高测试吞吐量

通过输出功率、低谐波和全步衰减的z佳组合表征微波滤波器和放大器

用作高稳定性系统参考：标准高性能 OCXO 的老化率为 5x10-10 件/天

规格

内部时基参考振荡器老化率：1 < ± 1 x 10^-7/年 2，30 天后 < ± 5 x 10^-10/天

初始可达到的校准精度：± 4 x 10^-8 或 ± 40 ppb

调整分辨率：< 1 x 10^-10（标称）

温度影响：< ± 2 x 10^-8 从 20 到 30 °C（标称）

线路电压影响：< ± 1 x 10^-9 对于 ± 10% 的变化（标称）

参考输出

频率：10 兆赫

幅度：≥ +4 dBm，（标称）进入 50 Ω 负载

外部参考输入

输入频率标准：10 MHz

输入频率选项 1ER：1 至 50 MHz（0.1 Hz 的倍数）

锁定范围：± 1 ppm（标称）

幅度：5 dBm ± 2 dB（标称）3

阻抗：50 Ω（标称）

波形：正弦波或方波

稳定性：跟随外部参考输入信号的稳定性

N5173B 是 Agilent Keysight HP 的 40 GHz 射频发生器。
