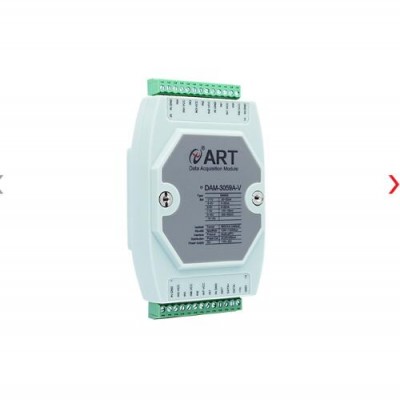

8路AI 4-20mA采集模块带配电输出DAM-3059AV

模拟量输入

输入通道

8路单端模拟量输入

输入类型

电流输入，电压输入

采集量程

电流采集量程：±20mA、4~20mA、0~20mA

电压采集量程：±150 mV，±500 mV，±1V，±5V，0~5V，1~5V，0~10V，±10V

默认量程：4~20mA

采样频率注 1

总通道10sps

每通道=10sps / 使能通道数注2

分辨率

24位（线性映射下：上传数据16位）

采集精度

0.1%（注意：±150 mV量程下误差为0.2%）

隔离电压

1500VRMS(浪涌保护电压)

量程设置

每个通道可单独选择采集量程

配电输出

配电输出

8路恒压配电输出通道，给传感器供电

输出类型

每通道提供恒压DC24V供电，输出功率z大6W，z大驱动电流250mA。

8通道同时带有传感器时，每通道z大驱动电流=250mA/8=31.25mA

其他

通讯接口

RS485

波特率

1200~115200bps

数据通讯速率注 3

z大180次/秒（单模块总通道，115200bps下）

z大24次/秒（单模块总通道，9600bps下）

z大3次/秒（单模块总通道，1200bps下）

看门狗

软件看门狗

供电电压

+10~30VDC

电源保护

电源反向保护

功耗

额定值0.5W @ 24VDC

操作温度

-10℃～＋70℃

存储温度

-20℃～＋85℃
