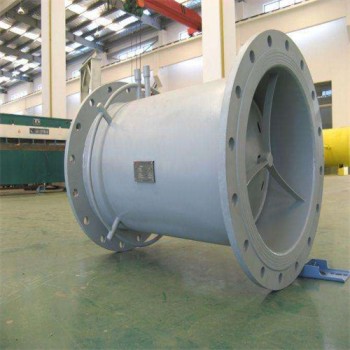

煤矿常用款 V锥孔板流量计

 煤矿常用款  V锥孔板流量计

 V锥孔板流量计结构：

进流体管路、取压嘴、密封圈、连接螺栓与螺母、锥体、密封垫等构成。

 V锥孔板流量计原理 ：

qm:   流体的质量流量  ［kg / h］
C:    流出系数 ［经过流量标定或抽样标定、几何尺寸检查即可知］
ε：  可膨胀性系数  ［对液体ε＝1］
β：  径比 ［＝d / D ］.d：节流件工作条件下的等效流通直径 。
D：仪表测量管工作条件下的内径［mm］

 V锥孔板流量计参数：

 a  公称通径:  DN=40mm～2000mm
b  公称压力：PN ≤20Mpa
c  流量不确定度（精确度）：实流标定：±0.5％；±1％干式标定：±1％；±1.5％　
d  重复性：±0.2％；±0.5％
  e  安装仪表处的.较短直管段长度：上游0.5～2D，下游0～1D
