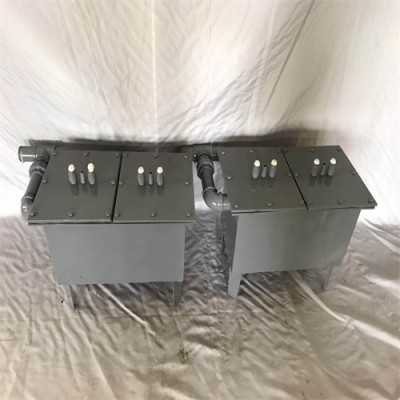

全自动永成负压放水器工作详情

 全自动永成负压放水器工作详情

（1）积水阶段

   放水器的进水管与负压平衡管同抽放管路连通后，浮漂与托盘在重力的作用下处于.较低位置，此时负压平衡阀开启。在抽放负压作用下，通大气阀和放水阀均处于关闭状态，进水阀在进入水管的水柱压力作用下打开，管路中的积水通过进水阀进放放水器。随着积水的增多，水位不断上升，当水位上升到足以浮起浮漂的高度时，浮漂便随着水位的上升沿中心导向杆逐渐上升。当浮漂碰到托盘时，由于托盘和导向杆的重量，使浮漂暂时停止运动，积水继续增加，水位继续上升，浮漂的浮力也逐渐增大，当浮力大于浮漂、托盘与导向杆重量之和时，浮漂带着托盘又随着水位的增加而继续上升，浮漂上升到一定高度时，固定在托盘上的磁铁与固定在上盖下面的磁铁之间的距离达到规定值，在磁力的作用下，托盘上的磁铁带着托盘和导向杆突然被吸起，此时，托盘上的密封胶垫反负压平衡管堵互，侧导向杆把通大气阀打开，使放水器与大气相通，进水阀在两端压差的作用下自动关闭，使放水器与抽放管路完全隔绝，仅与大气相通。
（2）放水阶段
   空气由通大气阀进入放水器后，筒内压力很快与筒外大气压相等。在筒内静水压力作用下，放水阀被打开，开始放水。随着水的不断放出，浮漂将随着液面的降低而沿中心导向杆下降。此时，托盘与导向杆在磁力和负压平衡管负压的作用下固定在上盖下面不动，当浮漂继续下降碰到固定在中心导赂杆下部的挡块时，浮漂无法下降。水继续放出，浮漂的浮力越来越小，此时其重力逐渐增大，当磁铁的磁力与负压平衡管的负压作用力之和小于浮漂产生的重力与托盘及导向杆的重力之和时，托盘与导向杆即被拉下，负压平衡管开启，通大气阀关闭，放水器又与抽放管路连通，放水阀在内外压差作用下自动关闭，浮漂和托盘又处于初始状态
       该放水器进水管和负压平衡管与抽放管路连接，积水时，进水阀和负压平衡阀与抽瓦斯管路相通，放水阀和通大气阀关闭。

放水时，通大气阀和放水阀打开，进水阀与负压平衡阀均关闭。从而使放水器既能自动放水，又能避免外部大气进入抽放管路中。
       负压自动放水器是靠浮漂的浮力带动磁铁与托盘组件上升，把托盘组件送到磁铁的动作位置，利用磁铁的吸力打开通大气阀，同时关闭负压平衡阀。在大气压力的作用下，进水阀自动关闭。而放水阀在水柱压力的作用下打开，实现自动放水。
