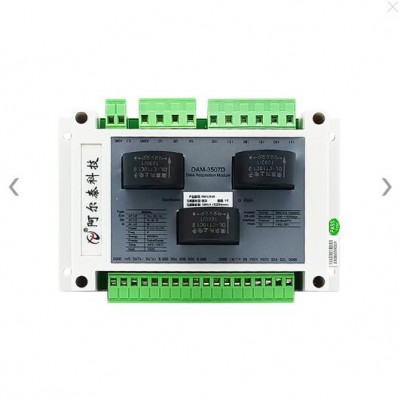

DAM3507D三相交流电量温度采集模块带报警DO输出阿尔泰

模拟量输入

输入通道

3路电流通道、3路电压通道

输入类型

电压输入，电流输入

电压量程（有效值）

默认450V（可定制z高1000V）

电流量程（有效值）

默认50A（可定制1A、5A、10A、20A、30A）

零线电流量程（有效值）

默认50A

可做零线电流测量，也可做漏电电流测量。定制需要说明。

零线电流采集下，零线量程和电流量程保持一致，需外接互感器。

漏电电流采集下，需外接互感器。

输出参数

三相相电压、三相相电流、线电压、零线电流、有功功率、无功功率、视在功率、功率因数、有功电度、无功电度、视在电度、输入频率、 合相有功功率、合相无功功率、合相视在功率、合相功率因数、合相有功电度、合相无功电度、合相视在电度、零线电流采集、外置DS18B20温度传感器，外接温湿度传感器

注：含T尾缀模块具有板上温湿度传感器测量环境温度、环境湿度的功能，见1.5不同尾缀对比说明

采集信号

采集信号为电网标准交流信号，频率不超过65Hz

采样速率

电压、电流每 400ms 采集 1 次，功率、电度每 300ms 采集 1 次

分辨率

16位

采集精度

2‰

内置温湿度测量

板载温湿度传感器，采集温度-40~120℃，湿度0~100%（仅T模块支持）

外置温湿度测量

外接温湿度传感器，采集温度-40~80℃，湿度0~100%

外置温度测量

一路1-wire接口，接4路DS18B20传感器。

温度测量范围-55~+125℃

外置I2C接口

需要客户定制功能。

电流互感器

板载电流互感器，见1.6互感器说明

能量

带能量存储功能

二次互感

带二次互感功能

通信隔离电压

1500V

数字量

输出通道

3路数字量输出

输出方式

光耦开路

输出信号

z大负载：35V，50mA

指示灯

指示灯亮：光耦导通

指示灯灭：光耦关断

输出通道隔离电压

3.75KV

工作模式

DO输出

其他

通讯接口

RS485

波特率

1200~115200bps

数据传输速率

<10Hz

看门狗

硬件看门狗

供电电压

直流+10V～30VDC

电源保护

直流供电时，带有电源反向保护

功耗

额定值0.75W @ 24VDC

操作温度

-10℃～＋70℃

存储温度

-40℃～＋80℃
